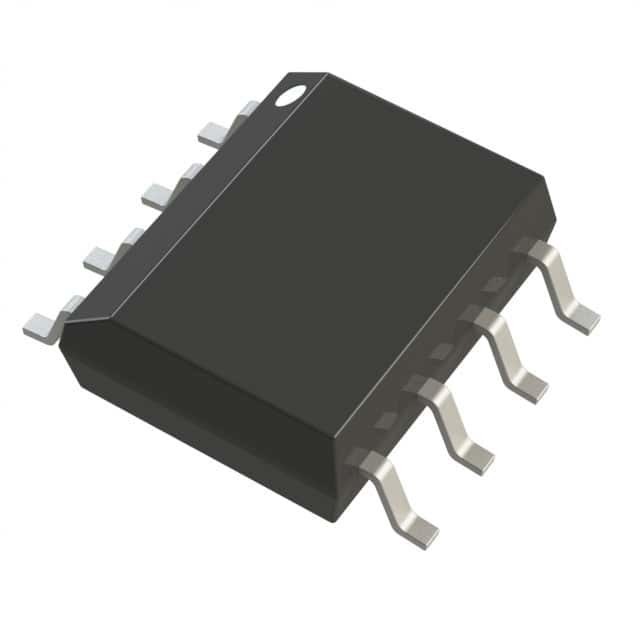

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Аналоговые устройства Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | ADM660ARZ-REEL |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | антистатический пакет и картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Функция | Ratiometric | Конфигурация вывода | Положительный или отрицательный |
|---|---|---|---|
| Топология | Зарядный насос | Тип выхода | Установлено |
| Количество выходов | 1 | Напряжение тока - входной сигнал (минута) | 1,5 В |
| Напряжение - вход (макс.) | 7V | Напряжение - выход (мин/фиксированное) | -Вин, 2Вин |
| Напряжение - выход (макс.) | - | Ток - выход | 100 мА |
| Частота - переключение | 25 кГц, 120 кГц | Одновременный выпрямитель тока | Нет, нет. |
| Операционная температура | -40 °C ~ 85 °C (TA) | Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) | Пакет изделий поставщика | 8-SOIC |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
Характер продукции
Подробная информация о продукции
Общее описание
ADM660/ADM8660 - это преобразователь напряжения для зарядного насоса, который может быть использован либо для инвертации входного напряжения питания, дающего VOUT = VIN, либо для его удвоения (только ADM660), дающего VOUT = 2 VIN.Входное напряжение в диапазоне от +1,5 В до +7 В может быть перевернуто в отрицательное выходное питание от 1,5 В до 7 В. Эта схема переворачивания идеально подходит для генерации отрицательного рельса в системах питания.
СТРАНИЦЫ
ADM660: Инвертные или двойные входные напряженияADM8660: Инверт входное напряжение питания
Выходной ток 100 мА
Функция отключения (ADM8660)
2.2 F или 10 F конденсаторы
0.3 V Падение при нагрузке 30 мА
Подача +1,5 V до +7 V
CMOS с низкой мощностью: 600 A тихий ток
Избираемая частота зарядного насоса (25 кГц/120 кГц)
Улучшение совместимости с пинками для MAX660, MAX665, ICL7660
Доступен в 16-лидовом пакете TSSOP
Применение
Ручные приборы
Переносные компьютеры
Удалённое получение данных
Силовые источники Op Amp
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Регуляторы переключения постоянного тока |
| Серия | ADM660 |
| Тип | Нагнетательные насосы |
| Опаковка | Альтернативная упаковка |
| Единичная масса | 0.019048 унций |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 8-SOIC (0,154", 3,90 мм ширины) |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Тип выхода | Установлено |
| Функция | Рациометрическая |
| Пакет изделий поставщика | 8-SOIC |
| Количество выходов | 1 Выпуск |
| Топология | Зарядное насос |
| Переключение частоты | 25 кГц, 120 кГц |
| Выходный ток | 100 мА |
| Конфигурация вывода | Положительно или отрицательно |
| Выходное напряжение | -Вин, 2Вин |
| Напряжение-выходное-максимальное | - |
| Синхронный выпрямитель | Нет, нет. |
| Входное напряжение-минус | 1.5В |
| Входное напряжение-макс. | 7В |
| Отключение | Никакого отключения |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 40 градусов. |
| Выходное напряжение | - 1,5 В до - 7 В 5 В до 14 В |
| Операционный ток | 4.5 мА |
| Входное напряжение | 1от 5 до 7 В |
| Выходной ток | 100 мА |
| Переменная частота | 120 кГц |
| Пакетный чехол | SOIC-8 |
Функционально совместимый компонент
Форма, упаковка, функционально совместимый компонент
| Производитель части# | Описание | Производитель | Сравните |
| TC7660HCOA Силовые цепи |
Регулятор с переключенным конденсатором, 120 кГц переключательная частота-MAX, PDSO8, SOIC-8 | Компания "Микрочип Технологи" | ADM660ARZ-REEL против TC7660HCOA |
| ADM660ARZ Силовые цепи |
Преобразователь напряжения CMOS с переключенным конденсатором | Аналоговые устройства Inc. | ADM660ARZ-REEL против ADM660ARZ |
| TC7660HEOA Силовые цепи |
Регулятор с переключенным конденсатором, 120 кГц переключательная частота-MAX, PDSO8, SOIC-8 | Компания "Микрочип Технологи" | ADM660ARZ-REEL против TC7660HEOA |
| ADM660AR-REEL Силовые цепи |
Преобразователь переключенного конденсатора, 120 кГц переключательная частота-MAX, PDSO8, MS-012AA, SOIC-8 | Рочестер Электроникс LLC | ADM660ARZ-REEL против ADM660AR-REEL |
| ADM660AR Силовые цепи |
IC СВИЧАТЕЛЬНЫЙ КАПАЦИТОРНЫЙ КОНВЕРТЕР, 120 кГц СВИЧАТЕЛЬНАЯ ФРЕКЦИЯ-MAX, PDSO8, MS-012AA, SOIC-8, регулировщик или контроллер переключения | Аналоговые устройства Inc. | ADM660ARZ-REEL против ADM660AR |
| ADM660ARZ-REEL Силовые цепи |
Преобразователь напряжения CMOS с переключенным конденсатором | Аналоговые устройства Inc. | ADM660ARZ-REEL против ADM660ARZ-REEL |
Описания
Регулятор переключения зарядного насоса IC положительный или отрицательный фиксированный -Vin, 2Vin 1 Выход 100mA 8-SOIC (0,154", 3,90 мм ширина)
Зарядное насос INV/STPUP -1,5V до -7V/5V до 14V 100mA 8-pin SOIC N T/R
Регуляторы напряжения - Регуляторы переключения
