TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Технология микрочипов

Общее описание

TC7662B - это обновление, совместимое с шифром, к промышленному стандарту TC7660 для преобразования напряжения насоса зарядки.Выход от 5 до 15 В с использованием только двух недорогих конденсаторов, исключая индукторы и связанные с ними затраты, размер и EMI.
Встроенный осциллятор работает на номинальной частоте 10 кГц. Частота увеличивается до 35 кГц, когда пин 1 подключен к V+, что позволяет использовать меньшие внешние конденсаторы.Работа ниже 10 кГц (для приложений с более низким током подачи) также возможна путем подключения внешнего конденсатора от OSC к земле (с открытым пином 1)..

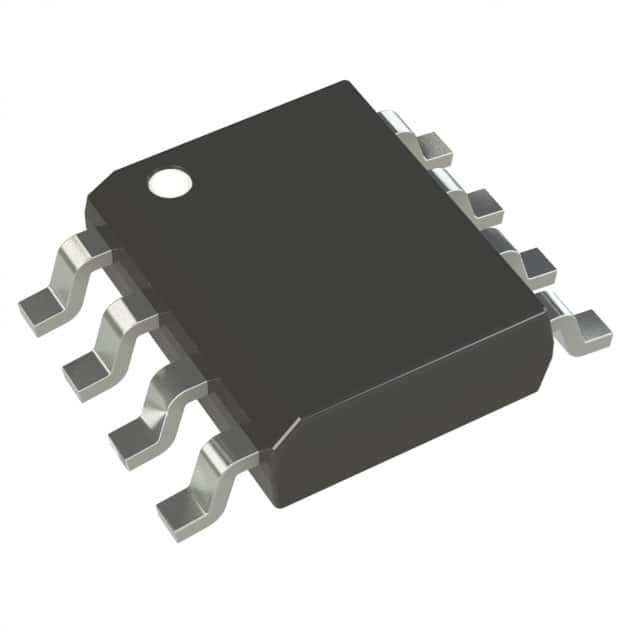

TC7662B доступен как в 8-прицепном DIP, так и в 8-прицепном небольшом контуре (SO) в коммерческих и расширенных диапазонах температуры.

СТРАНИЦЫ

■ Широкий диапазон рабочего напряжения: от 1,5 до 15 В
■ Ускорительная булавка (Pin 1) для более высокой частоты переключения
■ Высокая энергоэффективность 96%
■ Легко в использовании: требуется только 2 внешних не критически важных пассивных компонента
■ Улучшенная прямая замена промышленного стандарта ICL7660 и других устройств второго источника

Применение

■ Простая конверсия +5V в ±5V
■ Умножение напряжения VOUT = ±nVIN
■ Негативные поставки систем и приборов для сбора данных
■ RS232 источники питания
■ Разделитель питания, VOUT = ±VS/2
