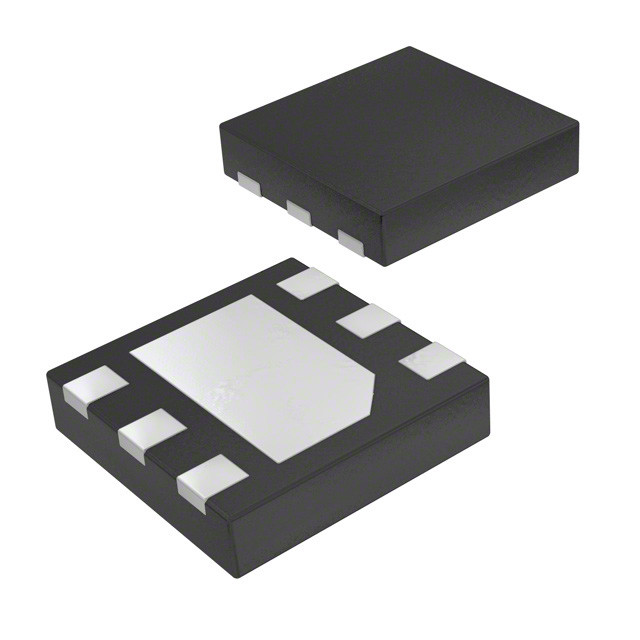

RT8010GQW IC REG BUCK РЕГУЛАЦИОННАЯ 1A 6WDFN Richtek США Inc.

Общее описание

RT8010/A представляет собой высокоэффективный преобразователь ПВМ (Pulse-Width-Modulated), способный обеспечивать выходный ток 1 А в широком диапазоне входного напряжения от 2,5 В до 5,5 В.RT8010/A идеально подходит для портативных электронных устройств, которые питаются от литий-ионной батареи с одной ячейкой или от других источников питания, таких как сотовые телефоны, PDA и портативные устройства.
Внутренний синхронный выпрямитель с низким RDS ((ON) резко снижает потерю проводимости в режиме PWM.В практическом применении не требуется внешний диод Шоттки.
RT8010/A входит в режим низкого выключения, когда обычная PWM не может обеспечить регулируемое выходное напряжение путем непрерывного включения верхней части PMOS. RT8010/A входит в режим отключения и потребляет менее 0.1μA при низком вытяжении штифта EN.
Переключательная волна легко сглаживается небольшими элементами фильтрации пакета благодаря фиксированной частоте работы 1,5 МГц.Это вместе с небольшим WDFN-6L 2x2 и WQFN-16L 3x3 пакет обеспечивает небольшие области применения PCBДругие особенности включают мягкое запуск, более низкое внутреннее эталонное напряжение с точностью 2%, защиту от перенапряжения и защиту от перенапряжения.

Особенности

● Диапазон ввода от +2,5 до +5,5 В
● Выходное напряжение (настраиваемое выходное напряжение от 0,6 В до VIN)
RT8010: 1,0 В, 1,2 В, 1,5 В, 1,6 В, 1,8 В, 2,5 В и 3,3 В
Фиксированное/регулируемое выходное напряжение
RT8010A Только регулируемое выходное напряжение
● Выходной ток 1А
● 95% эффективности
● Не требуется диод Шоттки
● ПВМ с фиксированной частотой 1,5 МГц
● Маленький 6-лидный WDFN и 16-лидный WQFN пакет
● Соответствует требованиям RoHS и не содержит 100% свинца (Pb)

Заявления

● Мобильные телефоны
● Устройства для получения личной информации
● Модемы беспроводного и DSL
● MP3-плееры
● Переносные приборы
