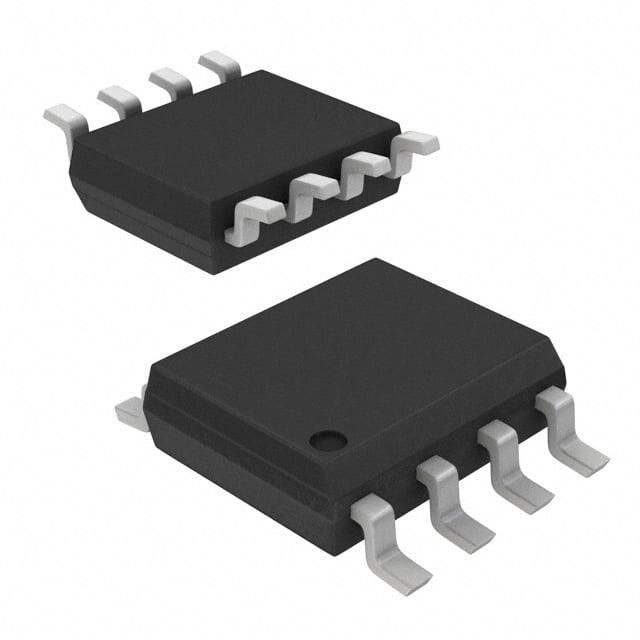

ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC Renesas Electronics America Inc.
| Фирменное наименование | Renesas Electronics America Inc |
|---|---|
| Номер модели | ICL7660CBAZ-T |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | антистатический пакет и картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Функция | Ratiometric | Конфигурация вывода | Положительный или отрицательный |
|---|---|---|---|
| Топология | Зарядный насос | Тип выхода | Установлено |
| Количество выходов | 1 | Напряжение тока - входной сигнал (минута) | 1,5 В |
| Напряжение - вход (макс.) | 10 В | Напряжение - выход (мин/фиксированное) | -Вин, 2Вин |
| Напряжение - выход (макс.) | - | Ток - выход | 45mA |
| Частота - переключение | 10kHz | Одновременный выпрямитель тока | Нет, нет. |
| Операционная температура | 0°C ~ 70°C (TA) | Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) | Пакет изделий поставщика | 8-SOIC |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| ICL7660CBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ISL9110SIINZ-T | IC REG BUCK BOOST 20WLCSP | |
| ISL9110SIIAZ-T | IC REG BUCK BOOST 20WLCSP |
Характер продукции
Подробная информация о продукции
Intersil ICL7660 и ICL7660A - это монолитные схемы питания CMOS, которые предлагают уникальные преимущества в производительности по сравнению с ранее доступными устройствами.ICL7660 выполняет преобразования напряжения питания с положительного на отрицательное для диапазона ввода +1.5V до +10.0V, что приводит к дополнительным выходным напряжениям от -1.5V до -10.0V, и ICL7660A выполняет те же преобразования с диапазоном ввода от +1.5V до +12.0V, что приводит к дополнительным выходном напряжениям -1.5V до -12.0V. Для функций насоса заряда и резервуара заряда требуется только 2 некритических внешних конденсатора.ICL7660 и ICL7660A также могут быть подключены для работы как удвоители напряжения и будут генерировать выходные напряжения до +18.6В с входом +10В.
Особенности
• Простое преобразование +5V логического питания в ±5V питания• Простое умножение напряжения (VOUT= (-) nVIN)
• Типичная эффективность преобразования напряжения в открытом контуре 99,9%
• Типичная энергоэффективность 98%
• Широкий диапазон рабочего напряжения
- ICL7660. . . . . . . . . . . . . . . . . . . . . . . . . . от 1,5 до 10,0 В
- ICL7660A. . . . . . . . . . . . . . . . . . . . . . . . . 1,5V до 12,0V
• ICL7660A 100% Испытано при 3 В
• Простая в использовании - требует только 2 внешних некритических пассивных компонентов
• отсутствие внешнего диода в диапазоне полной температуры и напряжения
• Бесплатное изготовление с добавлением отжига (соответствует требованиям RoHS)
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Ренеса |
| Категория продукции | Регуляторы переключения постоянного тока |
| Серия | ICL7660 |
| Тип | Нагнетательные насосы |
| Опаковка | Альтернативная упаковка |
| Единичная масса | 0.019048 унций |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 8-SOIC (0,154", 3,90 мм ширины) |
| Операционная температура | 0°C ~ 70°C (TA) |
| Тип установки | Поверхностный монтаж |
| Тип выхода | Установлено |
| Функция | Рациометрическая |
| Пакет изделий поставщика | 8-SOIC |
| Количество выходов | 1 Выпуск |
| Топология | Зарядное насос |
| Переключение частоты | 10 кГц |
| Выходный ток | 45 мА |
| Конфигурация вывода | Положительно или отрицательно |
| Выходное напряжение | -Вин, 2Вин |
| Напряжение-выходное-максимальное | - |
| Синхронный выпрямитель | Нет, нет. |
| Входное напряжение-минус | 1.5В |
| Входное напряжение-макс. | 10 В |
| Максимальная рабочая температура | + 70 C |
| Диапазон температуры работы | 0 C |
| Выходное напряжение | - 1,5 В до - 10 В 18,6 В |
| Выходной ток | 45 мА |
| Пакетный чехол | SOIC-8 |
Описания
Регулятор переключения зарядного насоса IC положительный или отрицательный фиксированный -Vin, 2Vin 1 Выход 45mA 8-SOIC (0,154", 3,90 мм ширина)
Загрузочный насос INV/STPUP/STPDN -1,5V до -10V/18,6V 45mA 8-Pin SOIC N T/R
Регуляторы напряжения - Регуляторы переключения CMOS VAGE CNVRTR COM
