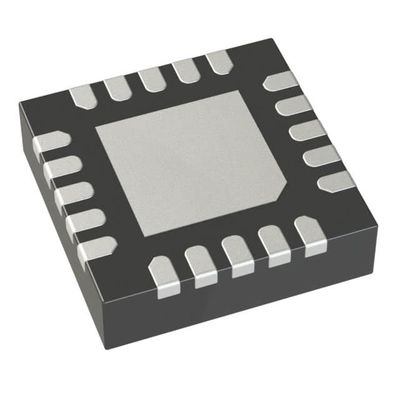

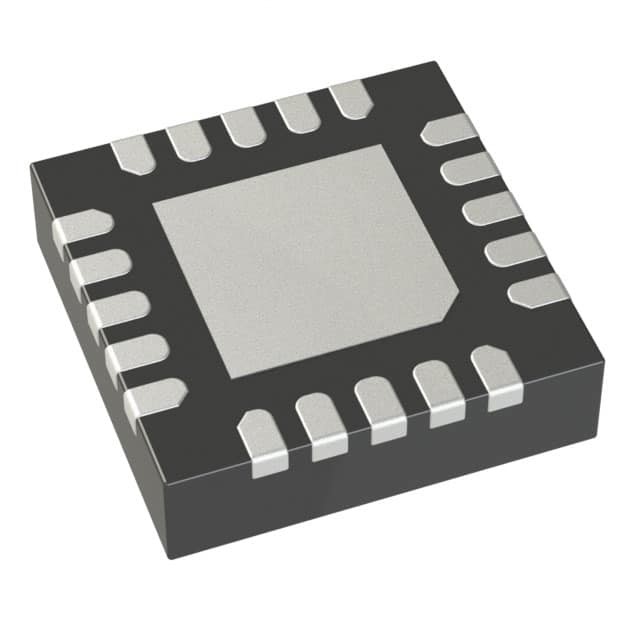

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Аналоговые устройства Inc.

Описание

LTC®3562 представляет собой четырехкомпонентный высокоэффективный монолитный синхронный регулятор с I2C интерфейсом.Два регулятора регулируются извне и могут иметь напряжение обратной связи, запрограммированное от 425 мВ до 800 мВ в шагах 25 мВ (тип А)Другие два регулятора являются фиксированными регуляторами выхода, выходное напряжение которых может быть запрограммировано от 600 мВ до 3,775 В в 25 мВ шагах (тип В).Все четыре регулятора работают независимо друг от друга и могут быть поставлены в пульс пропуститьРегуляторы типа А имеют отдельные пины RUN, которые могут быть включены, если управление I2C недоступно.

СТРАНИЦЫ

■ Четыре независимых I2C-управляемых шага вниз
Регуляторы (2 × 600mA, 2 × 400mA)
■ Два I2C программируемых обратного напряжения
Регуляторы (R600A, R400A): VFB от 425 до 800 мВ
■ Два программируемых регулятора выходного напряжения I2C
(R600B, R400B): VOUT 600mV до 3,775V
■ Программируемые режимы: Pulse Skip, LDO, Burst Mode,®
Операция в режиме вынужденного взрыва
■ Тихий ток < 100μA (все регуляторы включены)
в режиме LDO)
■ Фиксированная частота переключения 2,25 МГц (пропуск импульса)
Режим)
■ Ограничительная пробка уменьшает шум переключения
■ Выход с перезагрузкой питания для регулятора R600A
■ Маленький, с повышенной тепловой мощностью, с 20-ти оловами 3 мм × 3 мм
Пакет QFN

Применение

■ Различные портативные приложения с несколькими рельсами питания
■ Персональные информационные устройства
■ Беспроводные и DSL-модемы
■ Цифровые фотокамеры
■ MP3-плееры
■ Переносные приборы
