TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Техасские инструменты

Описание

Семейство устройств TPS6305x представляет собой высокоэффективный преобразователь низкого покоя, подходящий для приложений, где входное напряжение выше или ниже выходного.

Непрерывный выходный ток может достигать 500 мА в режиме усиления и до 1 А в режиме бука.Семейство устройств TPS6305x регулирует выходное напряжение в полном диапазоне входного напряжения, автоматически переключаясь между режимом зарядки или усиления в зависимости от входного напряжения, обеспечивая бесперебойный переход между режимами.

Преобразователь buck-boost основан на регуляторе с фиксированной частотой, модуляцией ширины импульса (PWM), использующем синхронную ректификацию для получения максимальной эффективности.преобразователь переходит в режим энергосбережения для поддержания высокой эффективности в течение всего диапазона тока нагрузки.

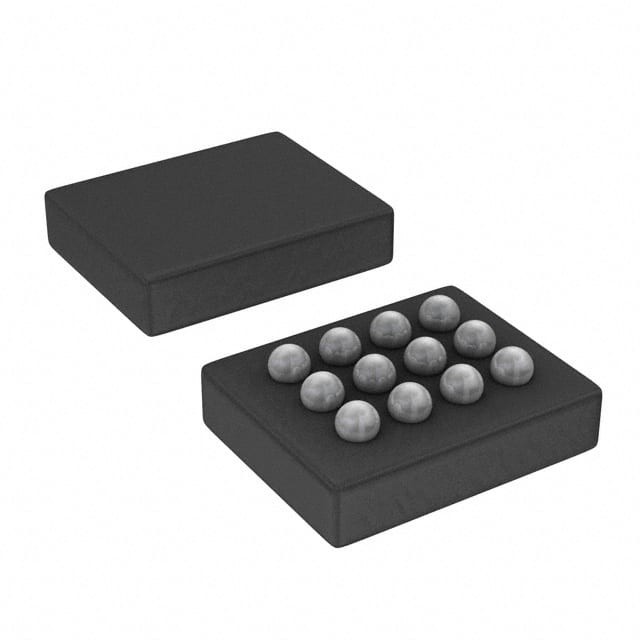

Пин PFM/PWM позволяет пользователю выбирать между автоматическим режимом работы PFM/PWM и принудительным режимом работы PWM. В режиме PWM используется фиксированная частота, обычно 2,5 МГц.Выходное напряжение программируется с помощью внешнего делителя резистораКонвертор может быть отключен, чтобы минимизировать расход батареи. Во время отключения заряд отключается от батареи.Устройство упаковано в 12-контактный DSBGA и в 12-контактный пакет HotRod.

Особенности

• Реальный бук или буст с плавным переходом между режимом бука и буста
• диапазон входного напряжения от 2,5 до 5,5 В
• 0,5-А Постоянный выходный ток: VIN ≥ 2,5 V, VOUT = 3,3 V
• Регулируемая и фиксированная версия выходного напряжения
• Эффективность > 90% в режиме ускорения и > 95% в режиме загрузки
• 2,5-МГц Типичная частота переключения
• Регулируемый средний предел входящего тока
• Регулируемое время мягкого запуска
• Прямой ток устройства < 60 μA
• Автоматический режим экономии энергии или принудительный режим PWM
• Отключение нагрузки при отключении
• Защита от перегрева
• Маленький пакет HotRodTM QFN размером 1,6 мм х 1,2 мм, с 12-значным WCSP и 2,5 мм х 2,5 мм
• Создайте индивидуальный дизайн с помощью:
TPS63050 С силовым конструктором WEBENCH®
TPS63051 С силовым конструктором WEBENCH®

Заявления

• сотовые и смартфоны
• Таблетки ПК
• Компьютерные и смартфонные аксессуары
• Приложения, работающие на батареях
• Умная сеть/умный счетчик
