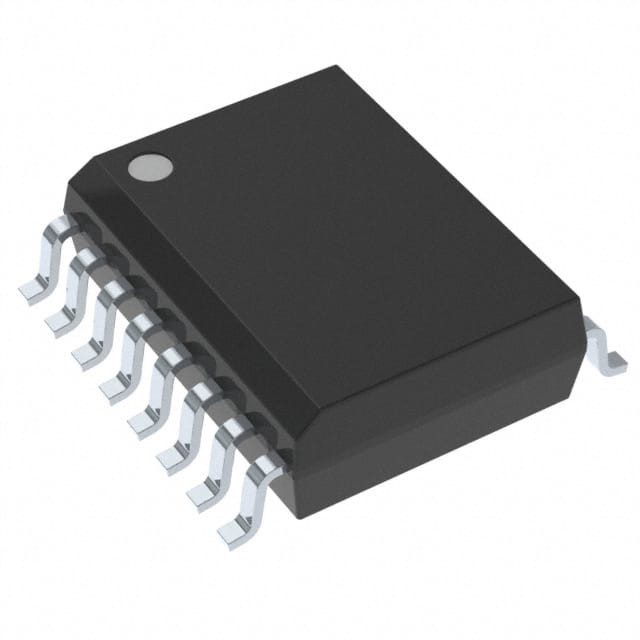

OP200GSZ-REEL IC OPAMP GP 2 CIRCUIT 16SOIC Аналоговые устройства Inc.

Общее описание

OP200 является первым монолитным двойным операционным усилителем, предлагающим точные характеристики типа OP77.OP200 сочетает в себе высокоточность с экономией пространства и затрат, предлагаемых двойным усилителем.
OP200 имеет чрезвычайно низкое входное смещение напряжения менее 75 мкВ с дрейфом ниже 0,5 мкВ/°C, гарантированное на весь военный температурный диапазон.000,000 в нагрузку 10 кΩ; входный отклонение тока ниже 2 нА; CMRR более 120 дБ; и PSRR ниже 1,8 мкВ/В.На чипе Zener Zap обрезка используется для достижения чрезвычайно низкого ввода оффсетного напряжения OP200 и устраняет необходимость оффсетного тяги.
Потребление энергии OP200 низкое, каждый усилитель потребляет менее 725 мкА тока питания. Общий ток, потребляемый двойным OP200, менее половины от одного OP07,Тем не менее, OP200 предлагает значительные улучшения по сравнению с этим отраслевым стандартомПлотность напряжения и шума OP200, 11 нВ/√Гц при 1 кГц, вдвое меньше, чем у большинства конкурирующих устройств.
OP200 совместим с OP221, LM158, MC1458/MC1558 и LT1013.
OP200 является идеальным выбором для приложений, требующих нескольких высокоточных операционных усилителей и где низкое потребление энергии является критическим.
Для квадропереключателя с высокой точностью см. OP400.

СТРАНИЦЫ

Низкое входное смещение напряжения: максимум 75 мкВ
Низкое смещение напряжения, более −55°C < TA < +125°C 0,5 μV/°C максимум
Низкий ток питания (на усилитель): максимум 725 μA
Высокая увеличение на открытом контакте: минимум 5000 В/мВ
Низкий входный ток с отклонением: максимум 2 nA
Плотность низкого шумового напряжения: 11 nV/√Hz при 1 kHz
Стабильно при больших емкостных нагрузках: 10 nF типично
