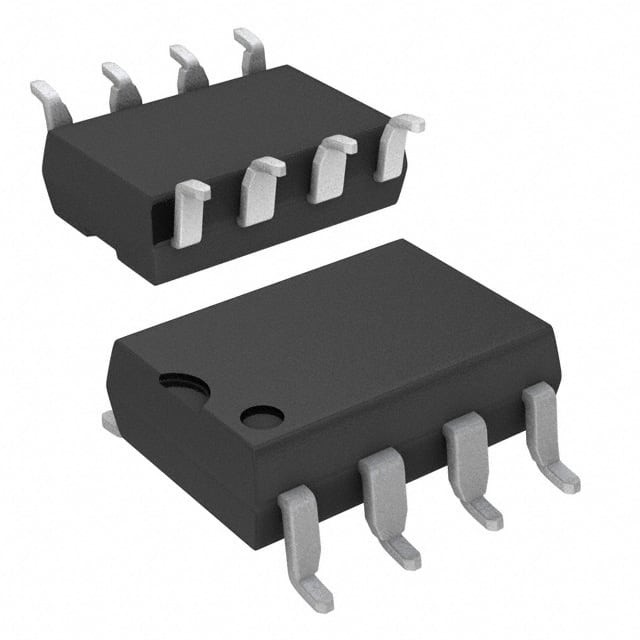

ACPL-7900-500E IC OPAMP ИЗОЛАЦИЯ 1 CIRC 8DIPGW Broadcom Limited

Описание

Усилители изоляции ACPL-790B/790A/7900 были разработаны для обнаружения тока и напряжения в электронных преобразователях мощности в приложениях, включая приводы двигателей и системы возобновляемой энергии.В типичной реализации моторного привода, ток протекает через внешний резистор, и полученное аналоговое падение напряжения обнаруживается изоляционным усилителем.Дифференциальное выходное напряжение, которое пропорционально току, создается с другой стороны
оптическая изоляционная преграда

Особенности

±0,5% высокая точность увеличения (ACPL-790B)
-50 ppm/°C Низкий прирост
00,6 мВ Входное напряжение
00,05% Отличная линейность
60 дБ SNR
Широкая полоса пропускания 200 кГц
Широкий диапазон питания от 3 до 5,5 В на выходной стороне
Диапазон температуры работы от -40°C до +105°C
Технология передового сигма-дельта () конвертера A/D
Полнодифференциальный изоляционный усилитель
15 кВ/с обычный режим временного иммунитета
Компактный, автоматически вставляемый пакет DIP-8
Безопасность и нормативные одобрения (в ожидании):
¢ IEC/EN/DIN EN 60747-5-5: 891 VВысочайшее рабочее изоляционное напряжение
UL 1577: 5000 Vrms/1 min двойная защита
CSA: Уведомление о принятии компонента #5

Заявления

Датчики тока/напряжения в приводах переменного тока и сервомоторов
Инверторы солнечных батарей, инверторы ветровых турбин
Контроль промышленных процессов
Системы сбора данных
Изоляция сигнала питания
Изоляция аналогового сигнала общего назначения
Традиционные замены преобразователей тока
