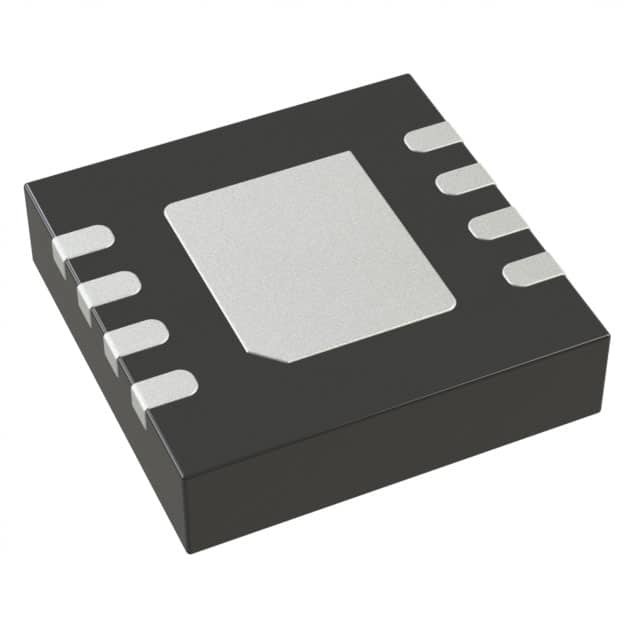

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUIT 8LFCSP Аналоговые устройства Inc.

Общее описание

AD8137 представляет собой недорогой дифференциальный драйвер с выходом рельс-рельс, который идеально подходит для управления 12-битными ADC в системах, чувствительных к мощности и стоимости.и его внутренняя архитектура обратной связи общего режима позволяет управлять выходной напряжением общего режима напряжением, применяемым к одному пинуВнутренняя петля обратной связи также обеспечивает внутренне сбалансированные выходы, а также подавление равномерных продуктов гармонического искажения.Полностью дифференциальная и одноконтактная конфигурации увеличения легко реализуются AD8137. Внешние сети обратной связи, состоящие из четырех резисторов, определяют увеличение замкнутого цикла усилителя.
AD8137 изготавливается на собственном процессе XFCB второго поколения Analog Devices, что позволяет ему достигать высоких уровней производительности при очень низком расходе энергии.
AD8137 доступен в небольшом 8-свинцовом пакете SOIC и 3 мм × 3 мм LFCSP. Он предназначен для работы в расширенном диапазоне промышленной температуры от -40 ° C до +125 ° C.

СТРАНИЦЫ

Полностью дифференциальная
Чрезвычайно низкая мощность с функцией отключения питания
2.6 мА тихий ток питания @ 5 В
450 μA в режиме отключения питания @ 5 В
Высокая скорость
110 МГц большой сигнал 3 дБ пропускная способность @ G = 1
Скорость отключения 450 В/μs
12-битная производительность SFDR @ 500 kHz
Время быстрого оседания: 100 нс до 0,02%
Низкое входное смещение напряжения: ±2,6 мВ максимум
Низкий входной офсетный ток: 0,45 μA максимум
Дифференциальный вход и выход
Дифференциал к дифференциалу или одноокончательный к дифференциалу
операция
Выход между железнодорожными путями
Регулируемое выходное напряжение общего режима
Внешне регулируемая придача
Широкий диапазон напряжения питания: от 2,7 до 12 В
Доступен в небольшом пакете SOIC

Применение
12-битные драйверы ADC
Портативные приборы
Приложения, работающие на батареях
Преобразователи с одним концом в дифференциальные
Дифференциальные активные фильтры
Усилители видео
Сменники уровней
