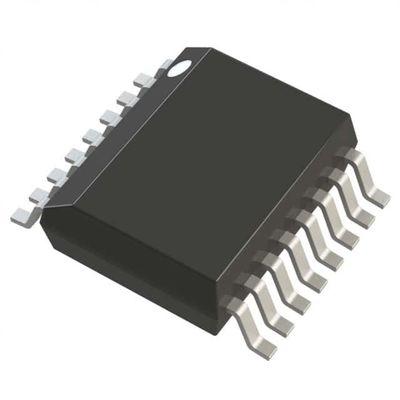

MAX4018EEE+ OPAMP IC Обратная связь напряжения VFB 3 Кружка 16QSOP

Общее описание

Одиночные усилители MAX4012, двойные MAX4016, тройные MAX4018 и четырехсильные усилители MAX4020 - это стабильные устройства с увеличением объемов, которые сочетают высокоскоростную производительность с выходами Rail-to-Rail®.MAX4018 имеет функцию отключения, которая уменьшает ток питания до 400μA и помещает его выходы в состояние высокого импедансаЭти устройства работают от +3,3V до +10V с одним источником питания или от ±1,65V до ±5V с двумя источниками питания.Диапазон входного напряжения общего режима простирается за пределы отрицательной рельсы питания (земля в приложениях с одним питанием).
Эти устройства требуют только 5,5 мА тихого тока питания при достижении пропускной способности 200 МГц -3 дБ и скорости 600 В/μс.Эти детали являются отличным решением в системах малой мощности / низкого напряжения, которые требуют широкой полосы пропусканияКроме того, при отключении их высокая выходная импедантность делает их идеальными для мультиплексирования.
MAX4012 поставляется в миниатюрном 5-прикосновном пакете SOT23, в то время как MAX4016 поставляется в 8-прикосновных пакетах μMAX и SO. MAX4018 / MAX4020 доступны в экономичном 16-прикосновном QSOP, а также 14-прикосновном SO.

Особенности

* Недорого
* Высокая скорость:
Ширина полосы 200 МГц -3 дБ (MAX4012)
Пропускная способность 150 МГц -3 дБ (MAX4016/18/20)
30 МГц 0.1 дБ Плоскость прибавки
600В/μs скорость сдвига
* Однократная работа 3.3В/5.0В
* Выходы железнодорожного сообщения
* Диапазон общего режима ввода выходит за рамки VEE
* Низкий дифференциальный прирост/фаза: 0,02%/0,02°
* Низкое искажение при 5 МГц:
-78dBc SFDR
-75 дБ общего гармонического искажения
* Высокопроизводительный привод: ± 120mA
* Возможность отключения 400μA (MAX4018)
* Высокая выходная импеданс в состоянии отключения (MAX4018)
* Сберегающие пространство пакеты SOT23-5, μMAX или QSOP

Заявления

Сет-топ-коробки
Системы видеонаблюдения
Приборы, работающие на батареях
Драйвер видеолинии
Интерфейс аналого-цифрового преобразователя
Системы обработки изображений CCD
Системы маршрутизации и коммутации видео
