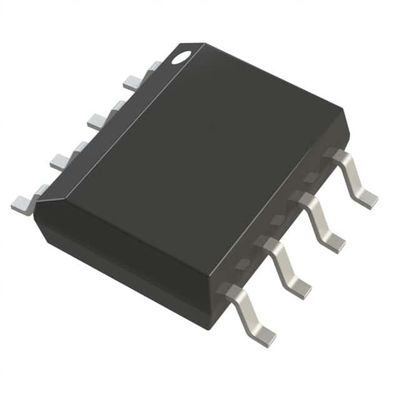

AD8099ARDZ-REEL7 Усилитель обратной связи напряжения IC 1 CIRC 8SOIC

Общее описание

AD8099 представляет собой ультранизкий шум (0,95 нВ/√Гц) и искажение (92 дБц при 10 МГц) напряжения обратной связи оп ампер, сочетание которых делает его идеальным для 16- и 18-битных систем.,высоколинейный, низкошумный уровень ввода, который увеличивает полосу пропускания полной мощности (FPBW) при низких приростах с высокими показателями гибели.Процесс XFCB (Extra Fast Complementary Bipolar) позволяет использовать такие высокопроизводительные усилители с относительно низкой мощностью..

СТРАНИЦЫ

Ультранизкий шум: 0,95 нВ/√Гц, 2,6 пА/√Гц
Ультранизкое искажение
Вторая гармония RL = 1 kΩ, G = +2
−92 дБ при 10 МГц
Третья гармония RL = 1 kΩ, G = +2
−105 дБ при 10 МГц
Высокая скорость
Продукт увеличения пропускной способности (GBWP): 3,8 ГГц
-3 дБ пропускной способности
700 МГц (G = +2)
550 МГц (G = +10)
Уровень сдвига
475 V/μs (G = +2)
1350 V/μs (G = +10)
Новый пиноут
Внешняя компенсация на заказ, диапазон придания ¥1, от +2 до +10
Ток питания: 15 мА
Сдвижное напряжение: 0,5 мВ максимум
Широкий диапазон напряжения питания: от 5 до 12 В

Применение

Предварительные усилители
Приемники
Инструментация
Фильтры
Усилители средней частоты (IF) и базовых полос
Драйверы аналогово-цифровые
Буферы для цифрового-аналогового преобразователя (DAC)
Оптическая электроника
