ACPL-C79A-500E IC OPAMP ИЗОЛАЦИЯ 1 CIRC 8SO Broadcom Limited

Описание

Усилители изоляции ACPL-C79B/C79A/C790 предназначены для обнаружения тока и напряжения в электронных преобразователях мощности в приложениях, включая двигатели и системы возобновляемой энергии.В типичной реализации моторного привода, ток протекает через внешний резистор, и полученное аналоговое падение напряжения определяется изоляционным усилителем.Дифференциальное выходное напряжение, пропорциональное току, создается по другую сторону оптического изоляционного барьера.

Особенности

• ±0,5% высокая точность увеличения (ACPL-C79B)
• 50 ppm/°C Низкий прирост
• 0,4 мВ Входное напряжение
• 0,05% Отличная линейность
• 62 дБ SNR
• Широкая полоса пропускания 200 кГц
• Широкий диапазон питания от 3 до 5,5 В на выходной стороне
• диапазон температуры работы от 40°C до +105°C
• Технология передового Sigma-Delta (­­∆) A/D преобразователя
• Полнодифференциальный изоляционный усилитель
• 15 кВ/μs обычный режим временного иммунитета

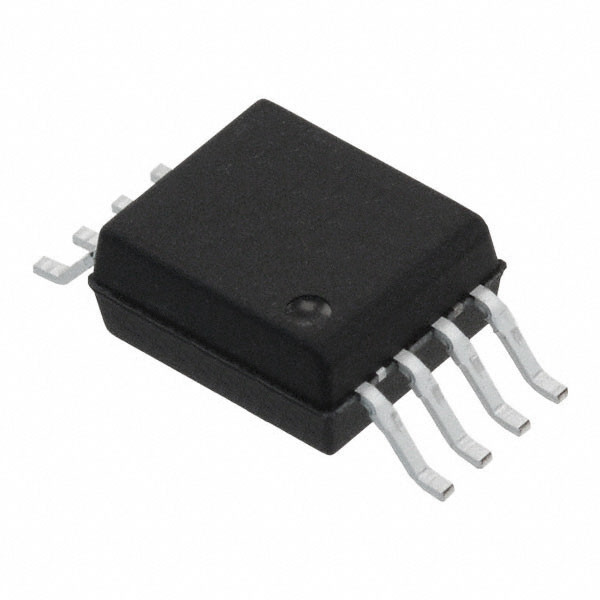

• компактный, автоматически вставляемый растянутый пакет SO-8
• Безопасность и одобрения:
️ IEC/EN/DIN EN 60747-5-5: 1414 VПиковое рабочее изоляционное напряжение
UL 1577: 5000 Vrms/1min двойная защита
CSA: Уведомление о принятии компонента #5

Заявления

• Ощущение тока/напряжения в приводах переменного тока и сервомоторов
• Инверторы солнечных батарей, инверторы ветровых турбин
• Контроль промышленных процессов
• Системы сбора данных
• Изоляция сигнала питания
• Изоляция аналогового сигнала общего назначения
• Замена традиционных передатчиков тока
