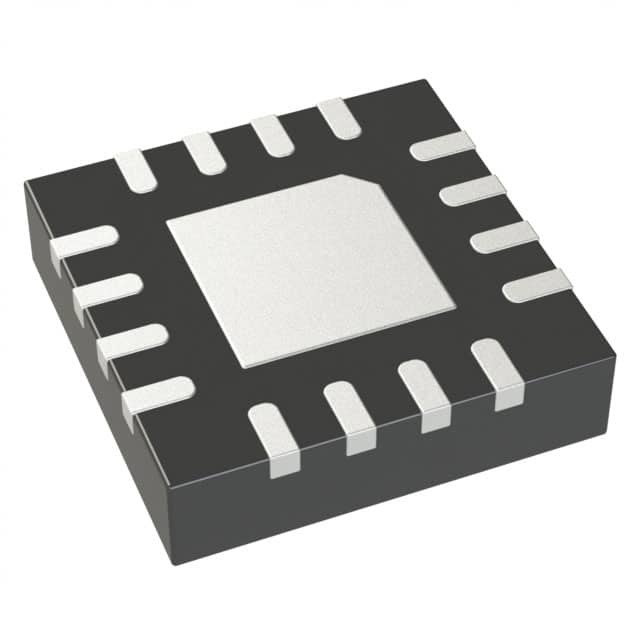

ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP Аналоговые устройства Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | ADA4940-1ACPZ-R7 |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | антистатический пакет и картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | на складе |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип усилителя | Дифференциал | Количество схем | 1 |
|---|---|---|---|
| Тип выхода | Дифференциал | Скорость нарастания | 95V/µs |
| Продукт ширины полосы частот увеличения | - | -3дБ пропускная способность | 260 MHz |
| Настоящий - смещение входного сигнала | µA 1,1 | Напряжение тока - смещение входного сигнала | µV 60 |
| Питание током | 1.25mA | Текущий объем производства/канал | 46 мам |
| Напряжение тока - пядь поставки (минута) | 3 v | Напряжение тока - пядь поставки (Макс) | 7 v |
| Рабочая температура | -40°C | 125°C | Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-VFQFN подвергло пусковая площадка действию, CSP | Пакет изделий поставщика | 16-LFCSP-VQ (3x3) |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| ADA4940-1ACPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL7 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R7 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-RL | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPRL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-R2 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP |
Характер продукции
Подробная информация о продукции
Общее описание
ADA4940-1/ADA4940-2 - это дифференциальные усилители с низким уровнем шума и искажений с очень низким расходом энергии.высокопроизводительные SAR и sigma-delta (Σ-Δ) аналого-цифровые преобразователи (ADC) с разрешениями до 16 бит от dc до 1 МГц только на 1.25 мА тихого тока. Регулируемый уровень выходного напряжения общего режима позволяет ADA4940-1/ADA4940-2 соответствовать входному напряжению общего режима нескольких ADC.Внутренняя обратная связь общего режима обеспечивает исключительный баланс выхода, а также подавление равномерных продуктов гармонического искажения.
СТРАНИЦЫ
Малая полоса передачи сигнала: 260 МГцУльтранизкая мощность 1,25mA
Чрезвычайно низкое гармоническое искажение
-122 дБ THD при 50 кГц
-96 дБ THD при 1 МГц
Шум низкой входной напряженности: 3,9 нВ/√Гц
00,35 мВ максимальное смещение напряжения
Сбалансированные результаты
Время установки до 0,1%: 34 нс.
Выход железнодорожный: −VS + 0,1 V до +VS − 0,1 V
Регулируемое выходное напряжение общего режима
Гибкие источники питания: от 3 до 7 В (LFCSP)
Отключите кнопку, чтобы уменьшить расход энергии
ADA4940-1 доступен в пакетах LFCSP и SOIC
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Усилитель приборов |
| Производитель | Analog Devices Inc. |
| Категория продукции | Дифференциальные усилители |
| RoHS | Подробная информация |
| Количество каналов | 1 канал |
| GBP-прибыль-ширина полосы передачи | 260 МГц |
| Уровень SR-Slew | 95 В/с |
| CMRR-соотношение отторжения общего режима | 86 дБ |
| Иб-входной биас-текущий | - 1,1 ед. |
| Вос-входное-оффсетное напряжение | 00,06 мВ |
| Максимальное напряжение питания | 7 В |
| Напряжение питания-минус | 3 В |
| Операционный ток | 10,25 мА |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | - 40 градусов. |
| Стиль установки | SMD/SMT |
| Пакетный чехол | LFCSP-16 |
| Опаковка | Катушка |
| Бренд | Аналоговые устройства |
| Прибыль-В-В | 1 V/V |
| Максимальное входное сопротивление | 50 мОмм |
| Продукт | Дифференциальные усилители |
| PSRR-соотношение питания-отторжения | 90 дБ |
| Серия | ADA4940-1 |
| Время расчетов | 34 нс |
| Производитель части# | Описание | Производитель | Сравните |
| ADA4940-1ACPZ-R2 Схемы усилителей |
Ультранизкая мощность, низкое искажение драйвера ADC | Аналоговые устройства Inc. | ADA4940-1ACPZ-R7 против ADA4940-1ACPZ-R2 |
| ADA4940-1ACPZ-RL Схемы усилителей |
Ультранизкая мощность, низкое искажение драйвера ADC | Аналоговые устройства Inc. | ADA4940-1ACPZ-R7 против ADA4940-1ACPZ-RL |
Описания
Дифференциальный усилитель 1 схема Дифференциальный 16-LFCSP-VQ (3x3)
SP Amp DIFF AMP Single R-R O/P 7V 16-Pin LFCSP EP T/R
Дифференциальные усилители с ультранизким искажением с низким Pwr
