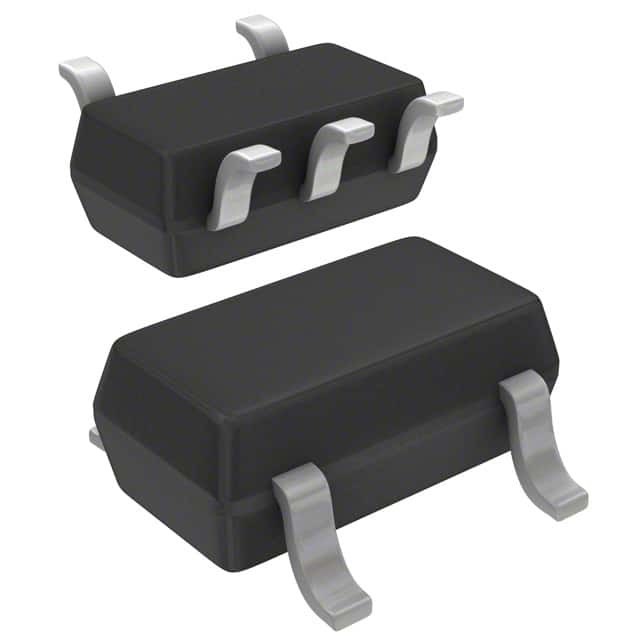

CLC1010IST5X IC операционный усилитель VFB 1 ЦЕПЬ SOT23-5 MaxLinear, Inc.

Общее описание

COMLINEAR CLC1004 (одиночный с отключением), CLC1014 (одиночный) и CLC3004 (тройный с отключением) - это высокопроизводительные усилители обратной связи напряжения, которые обеспечивают прирост 750 МГц на 2 полосы пропускания, ±0.Плоскость увеличения 1 дБ до 200 МГцЭта высокая производительность превышает требования высокоразборчивого телевидения (HDTV) и других мультимедийных приложений.Эти высокопроизводительные усилители COMLINEAR также обеспечивают достаточный выходный ток для управления несколькими видео нагрузками.
COMLINEAR CLC1004, CLC1014, и CLC3004 предназначены для работы с питанием ±5V или +5V. CLC1004 и CLC3004 предлагают быструю функцию включения/отключения для экономии энергии.выходы находятся в состоянии высокой импедантности, что позволяет применять мультиплексированиеСочетание высокой скорости, низкой мощности и превосходных показателей видео делает эти усилители хорошо подходят для использования во многих общецелевых целях,высокоскоростные приложения, включая приложения для управления видеолинией и визуализации.

СТРАНИЦЫ

■ 0,1 дБ увеличения плоскости до 200 МГц
■ 0.02%/0.01 ̊ дифференциальная прибавка/фаза
■ 750 МГц -3 дБ пропускной способности при G = 2
■ Ширина полосы сигнала 350 МГц
■ 1,400V/μs
■ Шум входного напряжения 4nV/√Hz
■ Выходной ток 100 mA
■ 20 нс - время
■ Стабильно для усилий 2 В/В или более
■ Полностью специфицированы при 5V и ±5V питании
■ CLC1004: свободный от Pb SOT23-6
■ CLC1014: свободный от Pb SOT23-5
■ CLC3004: без Pb SOIC-16

Применение

■ Драйверы видеолиний RGB
■ Видеотрейдер высокой четкости
■ Видеобменники и маршрутизаторы
■ ADC-буфер
■ Активные фильтры
■ Водители кабельных линий
■ Применение изображений
■ Радарные/коммуникационные приемники
