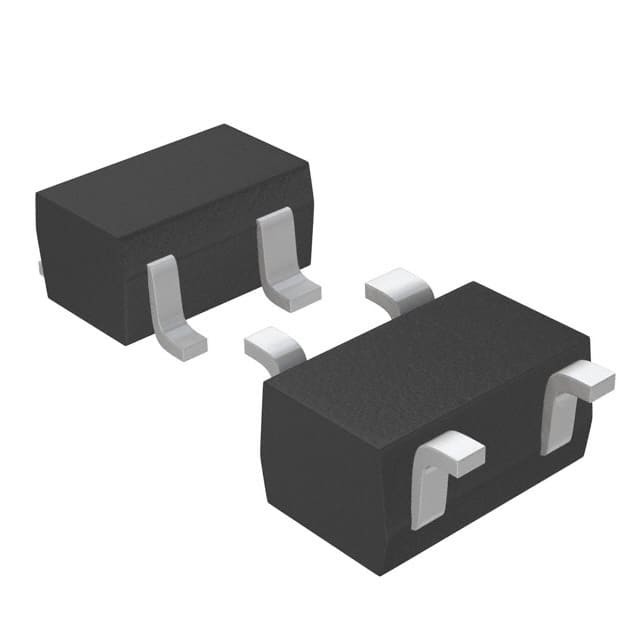

XC6120N152NR-G IC SUPERVISOR 1 CHANNEL SSOT24 Torex Semiconductor Ltd.

■ ОБЩЕЕ ОПИСАНИЕ

Серия XC61C представляет собой высокоточные детекторы напряжения с низким потреблением энергии, изготовленные с использованием технологий CMOS и лазерной обрезки.
Выявление напряжения чрезвычайно точно с минимальным температурным дрейфом.
Доступны как CMOS, так и N-канальная конфигурация выхода с открытым отводом.

◆ CMOS

◆ Высокая точность: ± 1% (VDF=2.6V~5.0V) ± 2% (VDF=0.8V~6.0V)
◆ Низкое потребление энергии: 0,7μA (VIN=1,5V)

■ СТРАНИЦЫ

Высокая точность: ± 2%
(Низкое напряжение VD: 0,8V ~ 1,5V)
(Стандартное напряжение VD: 1,6V ~ 6,0V)
± 1%
(Стандартное напряжение VD: 2,6V ~ 5,0V)
Низкое потребление энергии: 0,7μA (TYP.) [VIN=1,5V]
Показать диапазон напряжения:0.8V ~ 6.0V с увеличением в 100mV
Диапазон рабочего напряжения:0.7V ~ 6.0V (низкое напряжение)
0.7V 10.0V (стандартное напряжение)
Выявление характеристик напряжения и температуры
: ± 100ppm/°C (TYP.) @Ta=25 OC
Конфигурация выхода: N-канальный открытый отвод или CMOS
Ультра малые пакеты: SSOT-24 (150 мВт)
SOT-23 (250 мВт)
SOT-25 (250 мВт)
SOT-89 (500 мВт)
TO-92 (300 мВт)
USP-6B (100 мВт)
USP-6C (100 мВт)
USP-4 (120 мВт)

■ Приложения

● микропроцессорные схемы с перезагрузкой
● Запасные схемы памяти батареи
● Схемы перезагрузки
● обнаружение отказа в питании
● Мониторы продолжительности работы батареи и напряжения зарядки
