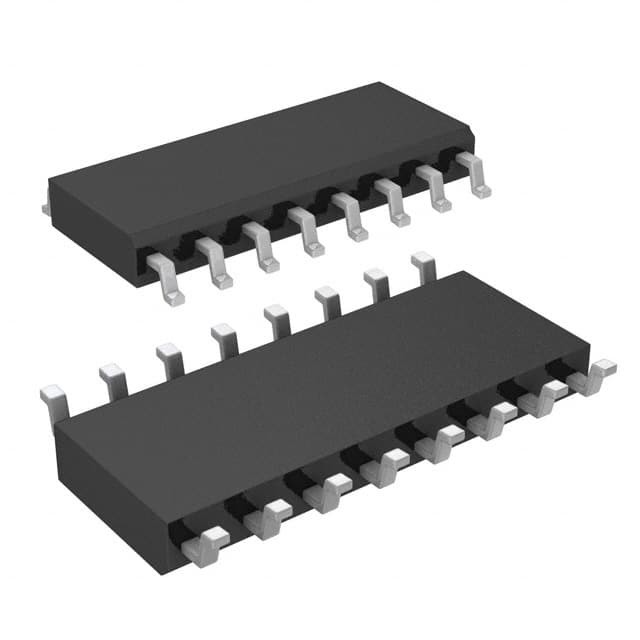

MAX793SCSE+ IC SUPERVISOR 1 CHANNEL 16SOIC Analog Devices Inc./Maxim Integrated (соответствующее решение)

Общее описание

микропроцессорные схемы контроля (μP) MAX793/MAX794/MAX795 отслеживают и контролируют деятельность +3,0V/+3,3V μP, обеспечивая переключение резервного аккумулятора,среди других особенностей, таких как указание низкой линии, μP сбросить, защиту от записи для ОЗУ CMOS, и сторожевой (см. Руководство по выбору ниже).от 0 до 3 В.3В для ВЦК.
MAX793/MAX795 предлагают выбор диапазона перезагрузочного порогового напряжения (обозначенного последней буквой): от 3,00 В до 3,15 В (T), от 2,85 В до 3,00 В (S) и от 2,55 В до 2,70 В (R).Порог сброса MAX794 ′ устанавливается снаружи с помощью делителя резистора. MAX793/MAX794 доступны в 16-контактных DIP и узких SO пакетах, а MAX795 поставляется в 8-контактных DIP и SO пакетах.См. таблицу "Контрольные микросхемы" на обратной стороне данного листа данных..

Особенности

MAX793/MAX794/MAX795
* Точный монитор питания:
Фиксированное перезагрузочное напряжение (MAX793/MAX795)
Регулируемое перезагрузочное напряжение (MAX794)
* Гарантированное перезагрузка на VCC = 1V
* Запасная батарея переключает питание
Напряжение может превышать VCC
* Встроенные шлюзы сигналов с поддержкой чипа7ns
Максимальная задержка распространения
Только MAX793/MAX794
* Печать свежести батареи
* Батарея ОК Выход (MAX793)
* Монитор напряжения для отключения питания
Предупреждение о низком уровне батареи
* Независимый таймер для сторожевых собак (1.6 секунд таймаута)
* Ввод ручного перезагрузки

Заявления

Компьютеры и контроллеры, работающие на батареях
Встроенные контроллеры
Интеллектуальные контроллеры
Контроль критической мощности μP
Переносное оборудование
