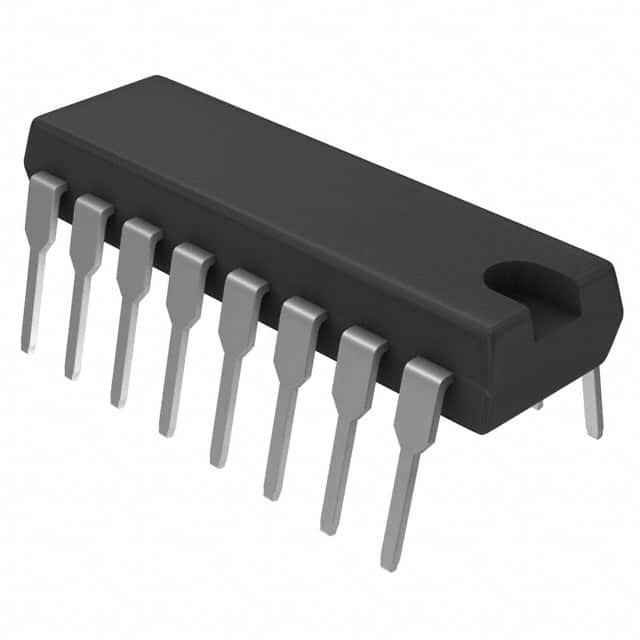

MAX691CPE+ IC SUPERVISOR 1 CHANNEL 16DIP Analog Devices Inc./Maxim Интегрированная

Общее описание

Семейство микропроцессорных схем контроля MAX690 уменьшает сложность и количество компонентов, необходимых для мониторинга питания и функций управления батареей в микропроцессорных системах.Сюда относятся сброс μP и переключение на резервный аккумулятор, охранный таймер, защиту от записи в оперативной памяти CMOS и предупреждение о сбое питания.Семейство MAX690 значительно улучшает надежность и точность системы по сравнению с тем, что можно получить с отдельными интегральными узлами или дискретными компонентами.

Преимущества и особенности

● Интеграция функции надзора экономит пространство на панели при полной защите микропроцессорных систем
• Точный монитор напряжения
- 4,65 Вт (MAX690, MAX691, MAX694, MAX695)
- 4,40 Вт (MAX692, MAX693)
• Силовая установка ОК/перезагрузка времени
- 50 мс, 200 мс, или регулируемый
• Таймер для сторожевой собаки
- 100 мс, 1,6 с, или регулируемый
• Запасная батарея
• Монитор напряжения для предупреждения об отказе от питания или о низком уровне батареи
• Минимальное количество внешних компонентов
● Низкое потребление энергии в режиме резервного аккумулятора увеличивает срок службы батареи
• 1μA резервного тока
● Встроенный шлюз для включения сигналов чипа защищает от ошибочных данных, записанных в оперативную память во время низких событий VCC

Заявления

● Компьютеры
● Контроллеры
● Интеллектуальные приборы
● Автомобильные системы
● Контроль критической мощности
