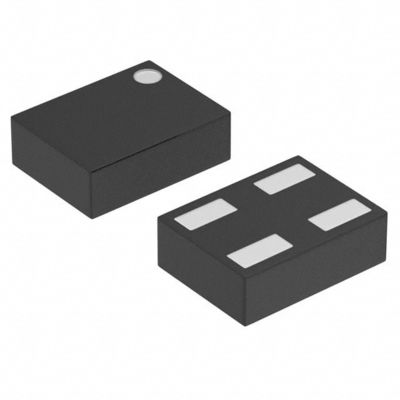

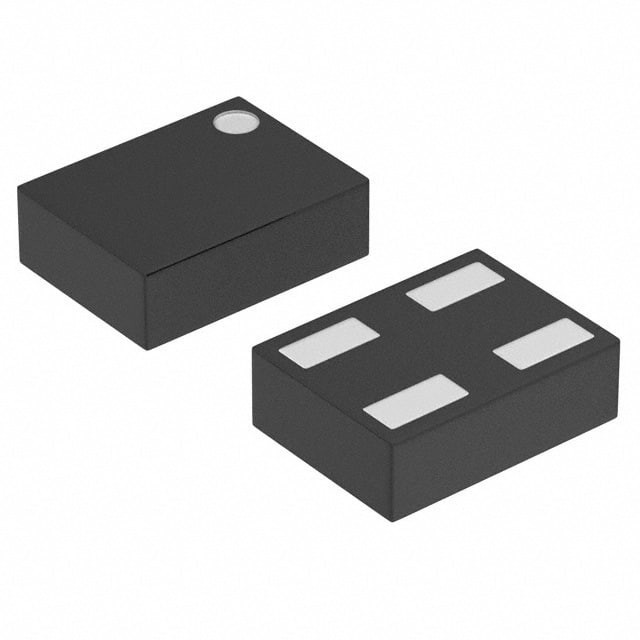

XC6119C25A7R-G IC SUPERVISOR 1 CHANNEL 4USPN Torex Semiconductor Ltd.

■ ОБЩЕЕ ОПИСАНИЕ

Серия XC6118 представляет собой детектор напряжения с низким энергопотреблением с высокой точностью обнаружения, изготовленный с использованием процесса CMOS и технологий лазерной обрезки.Поскольку сенсорный пин отделен от питанияXC6118 может поддерживать состояние обнаружения даже когда напряжение контролируемого источника питания падает до 0 В. Кроме того,Время задержки выпуска может регулироваться внешним конденсатором, подключенным к Cd-принтуПин VOUT доступен как в конфигурации CMOS, так и в конфигурации N-канала с открытым выходом.

■ СТРАНИЦЫ

Высокая точность: ± 2% (Детективное напряжение 1,5 В)
:± 30mV(Детективное напряжение < 1,5V)
Низкое энергопотребление: 0,4μ A ((Обназначение, VIN=1,0V) (TYP.)
: 0,8μ A ((Освобождение, VIN=1,0V) ((TYP.)
Диапазон напряжения обнаружения: 0,8V 5,0V (0,1V с увеличением)
Диапазон рабочего напряжения: 1,0 V ∼ 6,0 V
Температурные характеристики: ± 100ppm/°C (TYP.)
Конфигурация выхода: CMOS, N-канальный открытый отвод
Диапазон температуры работы: -40°C ≈ +85°C
Разделенный сенсорный пин: разделение питания
Встроенное время задержки: время задержки выпуска регулируемое
Пакеты: USP-4, SOT-25

■ Приложения

Схема сброса микропроцессора
Мониторы зарядного напряжения
Схемы резервного переключения памяти батареи
Схемы обнаружения сбоев питания
