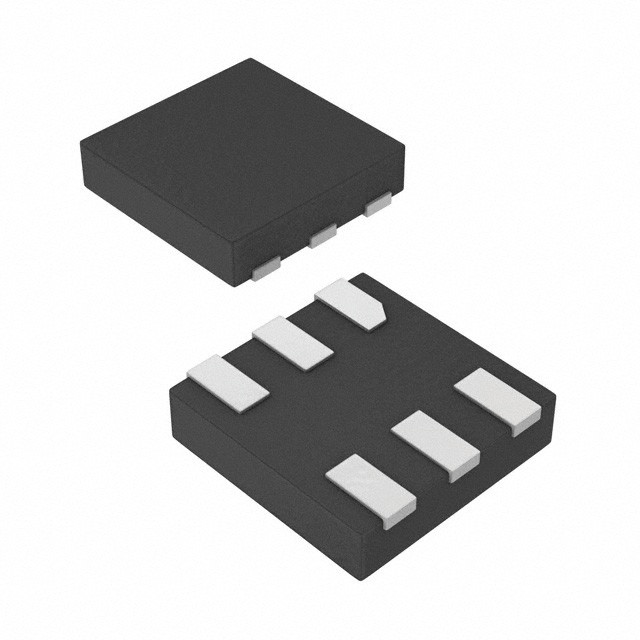

MAX6381LT29D1+T IC SUPERVISOR 1 CHANNEL 6UDFN Аналоговые устройства Inc./Maxim Integrated

Общее описание

Круги контроля микропроцессора (μP) MAX6381®MAX6390 контролируют напряжение питания от +1,8V до +5,0V, потребляя только 3μA тока питания при +1,8V.Всякий раз, когда VCC опускается ниже установленных заводскими порогами перезагрузки, выход с резагрузкой подтверждается и остается подтвержденным в течение минимального периода времени отключения резагрузки после того, как VCC превышает порог резагрузки.примерно в 100 мВДоступно семь минимальных задержек с перезагрузкой от 1 мс до 1200 мс.

Особенности

* Фабрично установленные перезагрузочные пороговые напряжения в диапазоне от +1,58 В до +4,63 В с увеличением примерно в 100 мВ
* ±2,5% точность перезагрузки предела над температурой (от -40°C до +125°C)
* Существует семь периодов отсчета времени: 1 мс, 20 мс, 140 мс, 280 мс, 560 мс, 1120 мс, 1200 мс (мин)
* 3 Перезагрузка выходной опции
Активный низкий толчок-тяжка
Активный высокий толчок-тяжка
Активный низкоуровневый открытый отвод
* Рестартование состояния выхода гарантировано действительным до VCC = 1V
* Ввод ручной перезагрузки (MAX6384/MAX6385/MAX6386)
* Включение вспомогательной установки (MAX6387/MAX6388/MAX6389)
* Время отмены VCC (1120 или 1200 миль) / Ручное
Сброс времени отсчета (140 или 150 мс) (MAX6390)
* Проходной иммунитет от ВКК в отрицательном состоянии
* Низкое потребление энергии 6μA при +3,6В и 3μA при +1,8В
* Колючка совместима с MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348, и MAX6711/MAX6712/MAX6713
* Крошечные 3-Pin/4-Pin SC70 и 6-Pin μDFN пакеты

Заявления

Компьютеры
Контроллеры
Интеллектуальные приборы
Критические μP и μC
Мониторинг мощности
Переносный/батарейный
Мощное оборудование
Системы двойного напряжения
