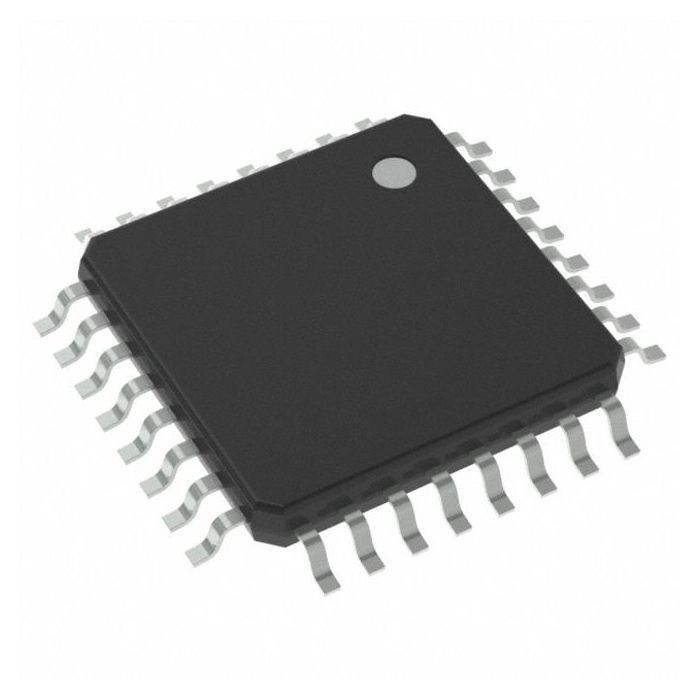

Технология микросхемы ВСПЫШКИ 32TQFP бита 8KB блока 8 микроконтроллера ATMEGA8A-AU MCU

Описание

Atmel®AVR® ATmega8A маломощный микроконтроллер CMOS 8-разрядный основанный на архитектуре AVR RISC. Путем исполнять сильные инструкции в одиночном такте, ATmega8A достигает объемов причаливая 1 MIPS в MHz, позволяющ дизайнеру системы оптимизировать расход энергии против скорости обработки.

Особенности

• Высокопроизводительный, маломощный микроконтроллер Atmel®AVR® 8-разрядный
• Предварительная архитектура RISC
– 130 сильных инструкций – большинств исполнение цикла Одно-часов
– 32 x 8 общецелевых работая регистра
– Полностью статическая деятельность
– До объема 16MIPS на 16MHz
– множитель цикла На-обломока 2
• Высокие этапы слаболетучей памяти выносливости
– 8KBytes памяти программы В-системы Само-programmable внезапной
– 512Bytes EEPROM
– 1KByte внутреннее SRAM
– Напишите/циклы стирания: 10 000 Flash/100,000 EEPROM
– Удерживание данных: 20 лет на 85 летах  C/100 на 25  c (1)
– Опционный раздел кода ботинка с независимыми битами замка
• В-система программируя программой ботинка На-обломока
• Истинный Чтени-Пока-напишите деятельность
– Программируя замок для безопасности программного обеспечения
• Поддержка библиотеки Atmel QTouch®
– Емкостные кнопки, слайдеры и колеса касания
– Прием Atmel QTouch и QMatrix
– До 64 канала чувства
• Периферийные особенности
– 2 8-разрядных таймер/счетчика с отдельным Prescaler, одним сравнивают режим
– Один шестнадцатиразрядные таймер/счетчик с отдельным Prescaler, сравнивают режим, и режим захвата
– Счетчик в реальном времени с отдельным генератором
– 3 канала PWM
– 8 канал ADC в пакете TQFP и QFN/MLF
• 8 точность каналов 10 сдержанная
– 6 канал ADC в пакете PDIP
• 6 точностей каналов 10 сдержанных
– ориентированный на Байт двухпроводной последовательный интерфейс
– Programmable серийное USART
– Последовательный интерфейс мастера/раба SPI
– Programmable таймер сторожевого пса с отдельным генератором На-обломока
– компаратор На-обломока сетноой-аналогов
• Особенные особенности микроконтроллера
– Возврат включения питания и Programmable обнаружение Брауна-вне
– Внутренний откалибрированный генератор RC
– Источники внешнего и внутреннего прерывания
– 5 режимов сна: Уменьшение бесполезного, ADC шума, Сил-спасение, сила-вниз, и положение боевой готовности
• I/O и пакеты
– 23 Programmable линий I/O
– 28 руководство PDIP, 32 руководство TQFP, и 32 пусковая площадка QFN/MLF
• Рабочие потенциалы
– 2,7 - 5.5V
– 0 - 16MHz
• Расход энергии на 4MHz, 3V, 25  c
– Активный: 3.6mA
– Бесполезный режим: 1.0mA
– Режим силы-вниз: 0.5µA
