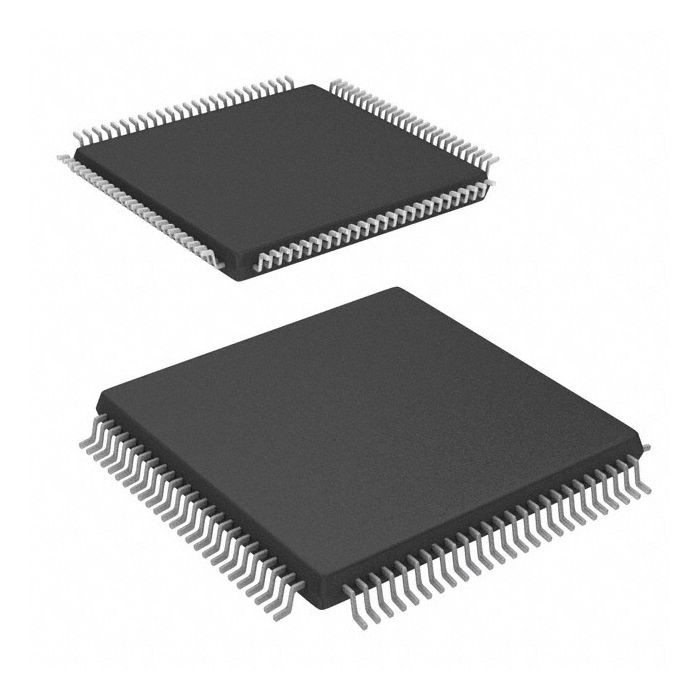

Промышленный блок микроконтроллера HVAC, обломок ATXMEGA128A1U-AU электронный IC

Обзор

Atmel AVR XMEGA семья низкой мощности, высокой эффективности, и периферийные богатые микроконтроллеры 8/16-bit основанные на AVR увеличили архитектуру RISC. Путем исполнять инструкции в одиночном такте, приборы AVR XMEGA достигают объема C.P.U. причаливая миллиону инструкциям в секунду (MIPS) в мегациклы, позволяющ дизайнеру системы оптимизировать расход энергии против скорости обработки.
C.P.U. Atmel AVR совмещает богатый набор инструкций с 32 общецелевыми работая регистрами. Все 32 регистра сразу соединены с арифметическим блоком логики (ALU), позволяющ 2 независимым регистрам быть получать доступ к в одиночной инструкции, исполненной в одном такте. Приводя архитектура больше код эффективный пока достигающ объемов много времен более быстро чем обычный одно-аккумулятор или CISC основали микроконтроллеры.

Особенности

●Высокопроизводительный, маломощный микроконтроллер Atmel® AVR® XMEGA® 8/16-bit
●Слаболетучие памяти программы и данных
●64K - 128KBytes вспышки в-системы само-programmable
●4K - раздел ботинка 8KBytes
●2KBytes EEPROM
●4K - 8KBytes внутреннее SRAM
●Внешний интерфейс шины для до 16Mbytes SRAM
●Внешний интерфейс шины для до 128Mbit SDRAM
●Периферийные особенности
●Четырехканальный регулятор DMA
●система события 8-канала
●8 шестнадцатиразрядные таймер/счетчиков
●4 таймер/счетчика с выходом 4 сравнить или каналами захвата входного сигнала
●4 таймер/счетчика с выходом 2 сравнить или каналами захвата входного сигнала
●Высокое расширение разрешения на все таймер/счетчики
●Предварительное расширение формы волны (AWeX) на 2 таймер/счетчики
●Один приборный интерфейс USB
●Прибор высшей скорости (12Mbps) и малой скорости USB 2,0 (1.5Mbps) уступчивый
●32 критической точки с полной гибкостью конфигурации
●8 USARTs с поддержкой IrDA для одного USART
●4 двухпроводных интерфейса с двойной спичкой адреса (I2C и SMBus совместимые)
●4 серийных периферийных интерфейса (SPIs)
●Двигатель AES и DES секретный
●(IEEE® 802,3) генератор CRC-16 (CRC-CCITT) и CRC-32
●шестнадцатиразрядный счетчик в реальном времени (RTC) с отдельным генератором
●2 16 канал, 12 бит, аналог 2msps к цифровым преобразователям
●2 двухтрактное, сдержанное 12, 1msps цифровой к сетноым-аналогов конвертерам
●4 сетноых-аналогов компаратора (ACs) с окном сравнивают функцию, и настоящие источники
●Внешние прерывания на всех общецелевых штырях I/O
●Programmable таймер сторожевого пса с отдельным на-обломока генератором низкой мощности ультра
●Поддержка библиотеки QTouch®
●Емкостные кнопки, слайдеры и колеса касания
●Особенные особенности микроконтроллера
●Возврат включения питания и programmable коричневое-вне обнаружение
●Внутренние и внешние варианты часов с PLL и prescaler
●Programmable многоуровневый регулятор прерывания
●5 режимов сна
●Программирующ и отлаживать интерфейсы
●Интерфейс JTAG (IEEE 1149,1 уступчивого), включая развертку границы
●PDI (программа и отлаживать интерфейс)
●I/O и пакеты
●78 Programmable штырей I/O
●100 руководство TQFP
●100 шарик BGA
●100 шарик VFBGA
●Рабочий потенциал
●1,6 – 3.6V
●Равочая частота
●0 – 12MHz от 1.6V
●0 – 32MHz от 2.7V

Типичные применения
Промышленный контроль
Контроль климата
Применения батареи низкой мощности
Автоматизация фабрики
RF и ZigBee®
Электрические инструменты
Строя контроль
Взаимодействие USB
HVAC
Управление доски
Управление датчика
Общего назначения измерять
Полотняные товары
Оптически
Медицинские применения
