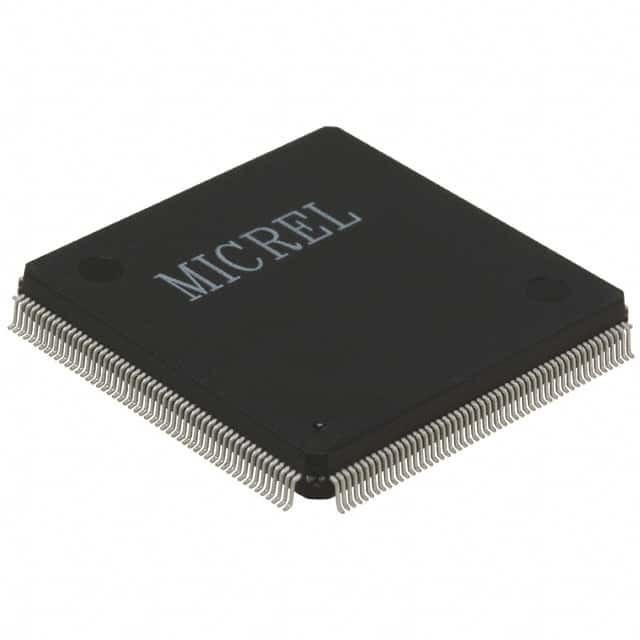

Прочная технология микросхемы 208PQFP IC 10/100 интегральной схемаы KSZ8999I

Общее описание

KS8999 содержит 8 приемопередатчиков 10/100 физических уровней, 9 блоков MAC (управления доступом средств массовой информации) с интегрированным переключателем слоя 2. Прибор бежит в 2 режимах. Первый режим гаван интегрированный переключатель 8 и второе как переключатель 9 портов с девятое гаван доступным через MII (интерфейс средств массовой информации независимый).

Особенности

• порт 9 (8+1) 10/100 интегрированных переключателей с 8 приемопередатчиками физического уровня и одним интерфейсом MII/SNI
• Предварительный переключатель локальных сетей с внутренним буфером изображения
- байт 128K SRAM на обломоке для буфера изображения
- ширина полосы частот памяти высокой эффективности 2.0Gbps
- Прием и передача скорости провода
- Интегрированный двигатель следования адреса, поддерживает 1K абсолютное MAC обращается к
- Автоматические учить адреса, вызревание адреса и миграция адреса
• Предварительные особенности переключателя
- Поддерживает приоритет 802.1p и гаван основанный приоритет
- Поддержки переносят основанное VLAN
- Поддерживает рамку 1536 байт для бирки VLAN
- Поддерживает приоритет DiffServ, 802.1p основало приоритет или основанное портом предохранение от шторма передачи приоритета o
• Доказанная технология приемопередатчика для UTP и деятельности волокна
- режим 10BaseT, 100BaseTX и 100BaseFX деятельности
- Поддержки для UTP или волокно на всех 8 портах
- Индикаторы для связи, деятельности, полных/полу-двухшпиндельных и скорость
- Оборудование основали 10/100, полное/половина, регулирование потока и автоматическ-переговоры
- Индивидуальные гаван, который принудили режимы (дуплексные, 100BaseTX) когда автоматическ-переговоры неработающие
- Дуплексное регулирование потока IEEE 802.3x
- Полу-двухшпиндельное регулирование потока обратного давления
• Поддерживает кроссовер MDI/MDI-X автоматический
• Внешний интерфейс MAC (провод MII или 7) для применений маршрутизатора
• Автономная деятельность через связывать или EEPROM на времени возврата системы (см. переустановленный раздел цепи ссылки)
• Всесторонняя поддержка СИД
• Одиночное электропитание 2.0V с вариантами для I/O 2.5V и 3.3V
• 900 мам (1.80W) включая медицинский осмотр передают водителей
• Поддерживает и рекламу и температуру индустрии
- Коммерчески диапазон температур: 0°C к +70°C (KS8999)
- Промышленный диапазон температур: – 40°C к +85°C (KS8999I)
• Поддерживает неэтилированные продукты:
- Коммерчески диапазон температур: 0°C к +70°C (KSZ8999)
- Промышленный диапазон температур: – 40°C к +85°C (KSZ8999I)
• Доступный в 208 пакете штыря PQFP
