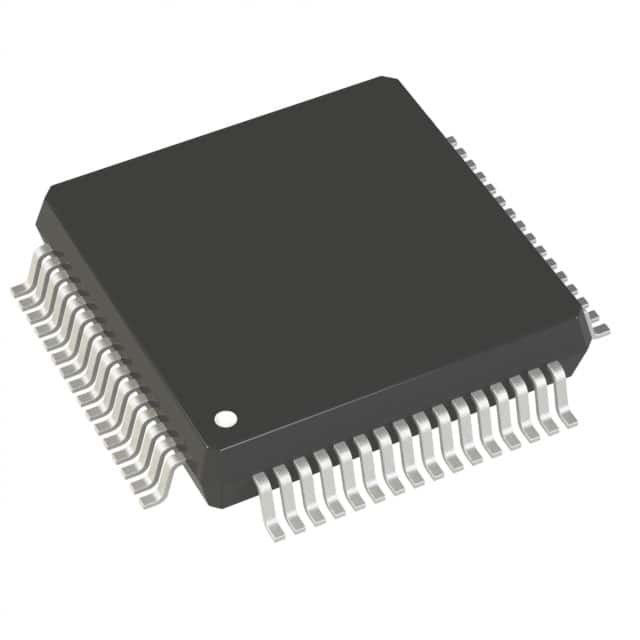

Стабилизированный 200K сбор информации IC DAS ADC AD7606BSTZ 16BIT 64LQFP
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | AD7606BSTZ |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 дней работы |
| Условия оплаты | T/T |
| Поставка способности | в запасе |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип | Система сбора данных (DAS), ADC | Количество каналов | 8 |
|---|---|---|---|
| Разрешение (биты) | 16 b | Частота отсчетов (в секунду) | 200k |
| Интерфейс данных | DSP, MICROWIRE™, параллель, QSPI™, сериал, SPI™ | Источник поставок напряжения тока | Сетноой-аналогов и цифров |
| Напряжение тока - поставка | 2.3V | 5.25V, 4.75V | 5.25V | Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель | Пакет/случай | 64-LQFP |
| Пакет прибора поставщика | 64-LQFP (10x10) | ||
| Выделить | Стабилизированный сбор информации IC,200K сбор информации IC,AD7606BSTZ |
||
Характер продукции
AD7606BSTZ IC DAS/ADC 16BIT 200K 64LQFP Аналоговые устройства Inc.
Детали продукта
ОБЩЕЕ ОПИСАНИЕ
AD76061/AD7606-6/AD7606-4 шестнадцатиразрядный, одновременный забор, сетно-аналогов-к-цифровые системы сбора данных (DAS) с 8, 6, и 4 каналами, соответственно. Каждая из частей содержит предохранение от струбцины ввода аналога, второстепенный фильтр antialiasing, усилитель след-и-владением, шестнадцатиразрядный аналого-цифровой преобразователь последовательного сближения перераспределения обязанности (ADC), гибкий цифровой фильтр, 2,5 буфер ссылки v и ссылки, и высокоскоростные серийные и параллельные интерфейсы.
ОСОБЕННОСТИ
8/6/4 одновременно попробованных входных сигналовИстинные двухполярные ряды ввода аналога: ±10 V, ±5 V
Одиночная 5 сетноых-аналогов поставок v и 2,3 v до 5 v VDRIVE
Полно решение приема интегральных данных
Предохранение от струбцины ввода аналога
Буфер входного сигнала с 1 импедансом ввода аналога MΩ
Фильтр второстепенного antialiasing сетноой-аналогов
ссылка На-обломока точные и буфер ссылки
шестнадцатиразрядный ADC с kSPS 200 на всех каналах
Возможность Oversampling с цифровым фильтром
Гибкая параллель/последовательный интерфейс
SPI/QSPI™/MICROWIRE™/DSP совместимое
Представление
оценка 7 kV ESD на каналах ввода аналога
95,5 dB SNR, −107 dB THD
±0.5 LSB INL, ±0.5 LSB DNL
Низкая мощность: 100 mW
Режим ожидания: 25 mW
64 пакет руководства LQFP
ПРИМЕНЕНИЯ
Контроль и системы защиты линии электропередачМногофазовое управление мотора
Инструментирование и системы управления
Multiaxis системы позиционирования
Системы сбора данных (DAS)
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Аналоговые устройства |
| Категория продукта | ADCs/DACs |
| Серия | AD7606 |
| Продукт | Аналог к цифровым преобразователям |
| Тип | Система сбора данных (DAS), ADC |
| Упаковка | Упаковка подноса резервная |
| Блок-вес | 0,012088 oz |
| Установк-стиль | SMD/SMT |
| Пакет-случай | 64-LQFP |
| Типа Входн | Одно-законченный |
| Рабочая температура | -40°C | 85°C |
| Типа Установк | Поверхностный держатель |
| Номер--каналы | Канал 8 |
| Напряжени тока-поставка | 2,3 V | 5,25 V, 4,75 V | 5,25 V |
| Поставщик-Прибор-пакет | 64-LQFP (10x10) |
| Разрешени-биты | 16 b |
| Забор-Тариф-В-второе | 200k |
| Данн-интерфейс | DSP, MICROWIRE? , Параллель, QSPI? , Сериал, SPI? |
| Напряжени Тока-Поставк-источник | Сетноой-аналогов и цифров |
| Архитектура | SAR |
| Разрешение | бит 16 |
| Типа Ссылк | Внешнее внутреннее |
| Pd-Сил-диссипация | 142 mW |
| Максимальная рабочая температура | + 85 c |
| Температурная амплитуда рабочей температуры | - 40 c |
| Расход энергии | 100 mW |
| Типа Интерфейс | Параллельное серийное DSP SPI |
| SNR-Сигнал-к-Шум-коэффициент | dB 95,5 |
| Набор разработки программного обеспечения | EVAL-AD7606EDZ |
| Пакет-случай | LQFP-64 |
| Увеличени-ошибка | +/- 32 LSB |
| Номер--конвертеры | 1 конвертер |
| Частота отсчетов | 200 kS/s |
| INL-Объединенн-нелинейность | +/- 2 LSB |
| DNL-Дифференциал-нелинейность | +/- 0,99 LSB |
| Mfr | Аналоговые устройства Inc. |
| Серия | - |
| Пакет | Поднос |
| Продукт-состояние | Активный |
| Тип | Система сбора данных (DAS) ADC |
| Номер--каналы | 8 |
| Данн-интерфейс | Параллель QSPI™ серийное SPI™ DSP MICROWIRE™ |
| Напряжени тока-поставка | 2.3V | 5.25V 4.75V | 5.25V |
| Пакет-случай | 64-LQFP |
| Основани-Продукт-номер | AD7606 |
Описания
Параллель ADC SAR 200ksps восьмиштырькового канала одиночная шестнадцатиразрядная/серийный поднос 64-Pin LQFP
Аналог к цифровым преобразователям - забор ADC 8Ch w/Bipolar 16B Simult
