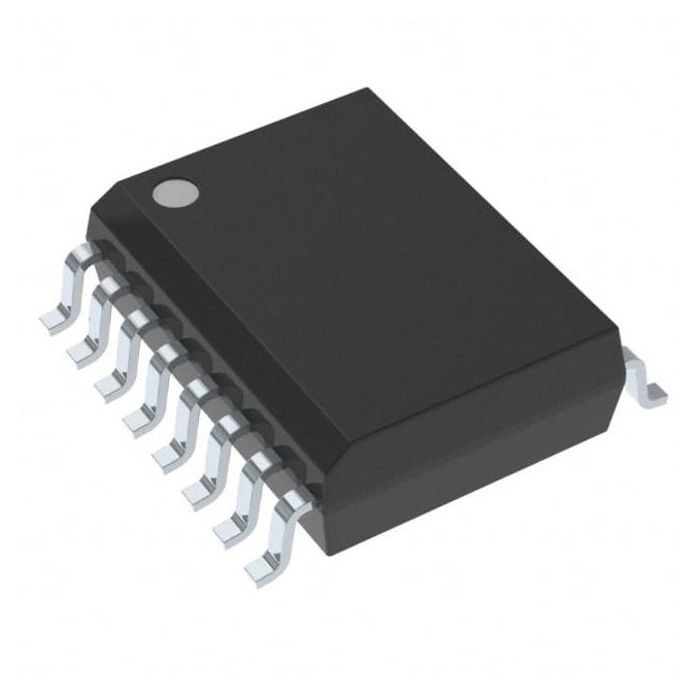

12 Бит SPI Сбор информации IC AD7243ARZ V-OUT 16SOIC Аналоговые устройства Inc.
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Количество битов | 12 | Количество конвертеров D/A | 1 |
|---|---|---|---|
| Устанавливая время | 10µs | Тип выхода | Амортизированное напряжение тока - |
| Дифференциальный выход | Никакой | Интерфейс данных | SPI |
| Тип ссылки | Внешний, внутренний | Напряжение тока - поставка, аналог | ±10.8V | 16.5V |
| Напряжение тока - поставка, цифров | - | INL/DNL (LSB) | ±1 (Макс), ±0.9 (Макс) |
| архитектура | R-2R | Рабочая температура | -40°C | 85°C |
| Пакет/случай | 16-SOIC (0,295", ширина 7.50mm) | Пакет прибора поставщика | 16-SOIC |
| Устанавливать тип | Поверхностный держатель | ||
| Выделить | 12 сдержанный сбор информации IC,Сбор информации IC SPI,AD7243ARZ |
||
Характер продукции
AD7243ARZ IC DAC 12BIT V-OUT 16SOIC Аналоговые устройства Inc.
Детали продукта
ОБЩЕЕ ОПИСАНИЕ
AD7243 полные сдержанное 12, выход напряжения тока, цифров-к-сетноой-аналогов конвертер со ссылкой усилителя выхода и напряжения тока Zener на монолитовом обломоке CMOS. Необходимы, что достигают никакие внешние отделки полностью определенного представления.Усилитель выхода способен на начинать +10 v через нагрузку 2 kΩ. Выведенные наружу ряды напряжения тока с одиночной деятельностью поставки 0 v до +5 v или 0 v до +10 v, пока дополнительный двухполярный ряд выхода ±5 v доступен с двойными поставками. Ряды выбраны используя внутренний резистор увеличения.
Формат данных естественные бинарные в обоих униполярных рядах, пока или смещение бинарное или формат комплекта two могут быть выбраны в двухполярном ряде. Функция CLR обеспечена которая устанавливает выход до 0 v в обоих униполярных рядах и в ряде комплекта two двухполярном, пока со смещенным форматом двоичных данных, выход набор к – REFIN. Эта функция полезна как возврат включения питания по мере того как она позволяет выходу быть набором к известному уровню напряжения тока.
ОСОБЕННОСТИ
12-Bit CMOS DAC сСсылка напряжения тока На-обломока
Усилитель выхода
3 дискретных ряда выхода
– 5 v до +5 v, 0 v до +5 v, 0 v до +10 v
Последовательный интерфейс
300 тариф обновления КГц DAC
Небольшой размер: ПОГРУЖЕНИЕ 16-Lead или SOIC
Нелинейность: ±1/2 LSB TMIN к TMAX
Диссипация низкой мощности: 100 mW типичное
ПРИМЕНЕНИЯ
Управление производственным процессомПромышленная автоматизация
Системы обработки сигнала цифров
Порты вход-выхода
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Аналоговые устройства |
| Категория продукта | Цифровой к сетноым-аналогов конвертерам (DAC) |
| Серия | DACPORTR |
| Продукт | Цифровой к сетноым-аналогов конвертерам |
| Упаковка | Упаковка трубки резервная |
| Блок-вес | 0,023492 oz |
| Установк-стиль | SMD/SMT |
| Пакет-случай | 16-SOIC (0,295", ширина 7.50mm) |
| Рабочая температура | -40°C | 85°C |
| Типа Выход | Амортизированное напряжение тока - |
| Номер--каналы | 1 канал |
| Поставщик-Прибор-пакет | 16-SOIC |
| Данн-интерфейс | SPI |
| Номер--биты | 12 бита |
| Напряжени Тока-Поставк-сетноой-аналогов | ±10.8 V | 16,5 V |
| Напряжени Тока-Поставк-цифровой | - |
| Архитектура | R-2R |
| Разрешение | бит 12 |
| Типа Ссылк | Внешний, внутренний |
| Номер--D--конвертеры | 1 |
| Устанавливать-время | 10μs |
| Дифференциал-выход | Никакой |
| INL-DNL-LSB | ±1 (Макс), ±0.9 (Макс) |
| Pd-Сил-диссипация | 84 mW |
| Поставк-Напряжени тока-Макс | 16,5 v |
| Поставк-Напряжени тока-минута | 10,8 v |
| Пакет-случай | SOIC-16 |
| Номер--конвертеры | 1 конвертер |
| Ссылк-напряжение тока | 4,95 v |
Описания
Трубка бита 16-Pin SOIC w DAC 1-CH R-2R 12
Цифровой к сетноым-аналогов конвертерам - DAC CMOS 12B СЕРИЙНОМУ IC
