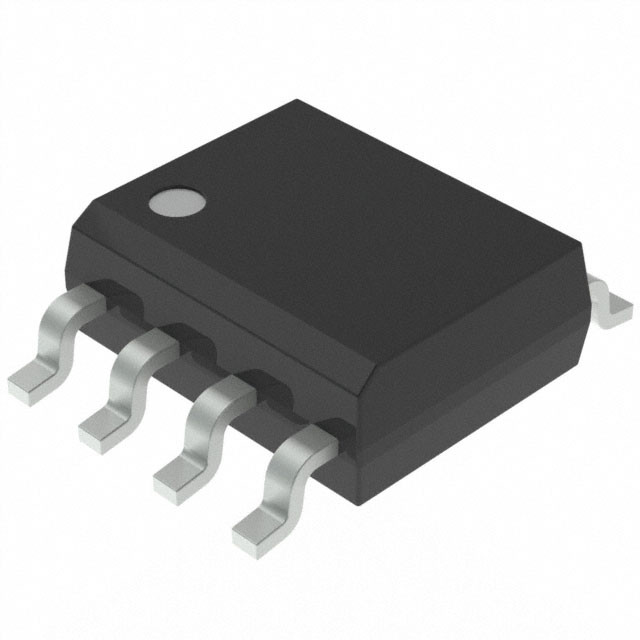

8 сдержанных обломоков изображения программирования 1KB, ATTINY13A-SSU MCU микро- блок управления

Особенности

• Высокая эффективность, микроконтроллер низкой мощности AVR® 8-разрядный
• Предварительная архитектура RISC
– 120 сильных инструкций – большинств одиночное исполнение такта
– 32 x 8 общецелевых работая регистра
– Полностью статическая деятельность
– До 20 MIPS Througput на 20 MHz
• Высокие этапы слаболетучей памяти выносливости
– байты 1K памяти программы В-системы Само-programmable внезапной
– 64 байта EEPROM
– 64 байта внутреннее SRAM
– Напишите/циклы стирания: 10 000 Flash/100,000 EEPROM
– Удерживание данных: 20 лет на летах 85°C/100 на 25°C (см. страницу 6)
– Программируя замок для Само-программируя вспышки & безопасности данных EEPROM
• Периферийные особенности
– Один 8-разрядные таймер/счетчик с Prescaler и 2 каналами PWM
– 4 канал, 10 бит ADC со ссылкой внутреннего напряжения
– Programmable таймер сторожевого пса с отдельным генератором На-обломока
– компаратор На-обломока сетноой-аналогов
• Особенные особенности микроконтроллера
– На-обломок debugWIRE отлаживает систему
– В-система Programmable через порт SPI
– Источники внешнего и внутреннего прерывания
– Низкая мощность бесполезная, шум ADC уменьшение, и режимы силы-вниз
– Увеличенная цепь возврата включения питания
– Programmable цепь обнаружения Брауна-вне с функцией отключения программного обеспечения
– Внутренний откалибрированный генератор
• I/O и пакеты
– 8 штырь PDIP/SOIC: 6 Programmable линий I/O
– 10 пусковая площадка MLF: 6 Programmable линий I/O
– 20 пусковая площадка MLF: 6 Programmable линий I/O
• Рабочий потенциал: – 1,8 – 5.5V
• Ранг скорости:
– 0 до 4 MHz @ 1,8 – 5.5V
– 0 до 10 MHz @ 2,7 – 5.5V
– 0 до 20 MHz @ 4,5 – 5.5V
• Промышленный диапазон температур
• Потребление низкой мощности
– Активный режим:
• µA 190 на 1,8 v и 1 MHz
– Бесполезный режим:
• 24 µA на 1,8 v и 1 MHz
