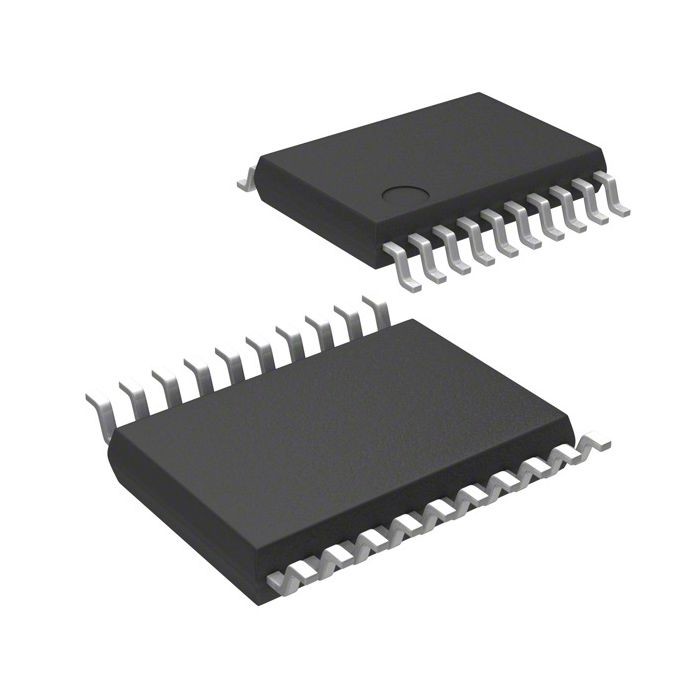

Внутренняя ВСПЫШКА 20TSSOP блока STM8S003F3P6 8BIT 8KB микроконтроллера MCU

Описание STM8S003F3P6

STM8S003F3P6 8-разрядная линия микроконтроллер значения с 8 кбайтами внезапной памяти программы и встроенных истинных данных EEPROM. 8-разрядная линия микроконтроллеры значения STM8S003F3 имеет 8 кбайтов внезапной памяти программы и встроенных истинных данных EEPROM. В руководстве ссылки семьи микроконтроллера STM8S, они названы приборы низко-плотности (RM0016). Линия приборы значения STM8S003F3 предлагает следующие преимущества: высокая эффективность, пересеченность, и дешевая стоимость системы. Истинные данные EEPROM с до 100000 пишут/циклами стирания, предварительным ядром и peripherals произведенными в самой современной технологии на 16 MHz тактовой частоты, прочным I/Os, независимыми сторожевыми псами с отдельными источниками часов, и механизмом обеспечения безопасности часов для обеспечения представления и гибкости прибора.

STM8S003F3P6 отличает

Ядр
• 16 MHz выдвинули ядр STM8 с трубопроводом архитектуры Гарвард и 3 этапов
• Выдвинутый набор инструкций
Памяти
• Память программы: Флэш-память 8 кбайтов; удерживание данных 20 лет на °C 55 после 100 циклов
• RAM: 1 кбайт
• Память данных: 128 данных по EEPROM байт истинных; выносливость до 100 k пишет/циклы стирания
Часы, возврат и управление поставками
• 2,95 v до рабочему потенциалу 5,5 v
• Гибкое управление часов, 4 источника мастерских часов
- Маломощный кристаллический генератор резонатора
- Внешний входной сигнал часов внутренний, потребитель-trimmable 16 MHz RC
- Внутренние маломощные 128 КГц RC
• Система безопасности часов с монитором часов
• Управление силы
- Маломощные режимы (ожидание, активн-остановка, остановка)
- Часы переключателя- периферийные индивидуально
- Постоянно активный, низко-потребление
возврат включения питания и силы-вниз
Управление прерывания
• Гнездят регулятор прерывания с 32 прерываниями
• До 27 внешних прерываний на 6 векторах

Интерфейсы связей
• UART с выходом часов для синхронного процесса, SmartCard, IrDA, режимом LIN мастерским
• Интерфейс SPI до 8 Mbit/s
• Интерфейс I2C до 400 Kbit/s
Аналог к цифровому преобразователю (ADC)
• 10 бит ADC, + 1 LSB ADC с до 5 переданными по мультиплексу каналами, режим развертки и сетноой-аналогов сторожевой пес
I/Os
• До 28 I/Os на пакете 32 штырей включая 21 выход высоко-раковины
• Сильно крепкий дизайн I/O, иммунный против настоящей впрыски
Поддержка развития
• Врезанный модуль интерфейса одно-провода (ЗАПЛЫВ) для быстрого программирования на-обломока и nonintrusive отладки
Таймеры
• Таймер предварительного контроля: шестнадцатиразрядный, 4 канала CAPCOM, 3 комплементарных выхода, ввод времени вхолостую и гибкий синхронизация
• шестнадцатиразрядный общецелевой таймер, с 3 каналами CAPCOM (IC, OC или PWM)
• 8-разрядный основной таймер с 8-разрядным prescaler
• Автоматический таймер пробуждения
• Окно и независимые таймеры сторожевого пса

Применения STM8S003F3P6

Управление мотора
Управление батареи
Электропитания и управление силы.
