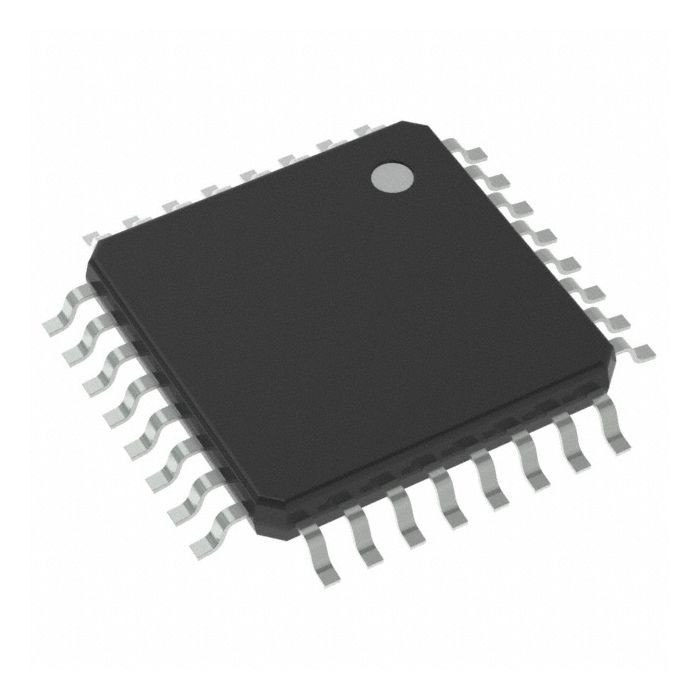

ВСПЫШКА бита 16KB интегральной схемаы ATMEGA16U2-AU 8 16MHz MCU одиночная

Обзор

ATmega8U2/16U2/32U2 маломощный CMOS 8-разрядный микроконтроллер основанный на AVR увеличил архитектуру RISC. Путем исполнять сильные инструкции в одиночном такте, ATmega8U2/16U2/32U2 достигает объемов причаливая 1 MIPS в MHz позволяющ дизайнеру системы оптимизировать расход энергии против скорости обработки.

Особенности

• Высокая эффективность, микроконтроллер низкой мощности AVR® 8-разрядный
• Предварительная архитектура RISC
– 125 сильных инструкций – большинств одиночное исполнение такта
– 32 x 8 общецелевых работая регистра
– Полностью статическая деятельность
– До 16 MIPS объема на 16 MHz
• Слаболетучие памяти программы и данных
– Байты 8K/16K/32K вспышки В-системы Само-Programmable
– 512/512/1024 EEPROM
– 512/512/1024 внутренних SRAM
– Напишите/циклы стирания: 10 000 вспышка 100 000 EEPROM
– Удерживание данных: 20 лет на 85  C/100 лет на 25OC (1)
– Опционный раздел кода ботинка с независимыми битами замка
В-система программируя программой ботинка на-обломока оборудовани-активированной после возврата
Истинный Чтени-Пока-напишите деятельность
– Программируя замок для безопасности программного обеспечения
• Модуль прибора высшей скорости USB 2,0 с прерыванием на завершении передачи
– Исполняет полно со спецификацией REV 2,0 универсальной последовательной шины
– 48 MHz PLL для деятельности автобуса высшей скорости: тарифы передачи данных на 12 Mbit/s
– Полностью независимый USB DPRAM 176 байт для распределения памяти критической точки
– Критическая точка 0 для передач контроля: от 8 до 64 байт
– 4 Programmable критической точки:
В или выхода направления
Большая часть, прерывание и IsochronousTransfers
Programmable максимальный размер пакета от 8 до 64 байта
Programmable одиночный или двойной буфер
– Приостанавливайте/прерывания резюма
– Возврат микроконтроллера на возврат автобуса USB снаружи разделяет
– Разъединение автобуса USB на запросе микроконтроллера
• Периферийные особенности
– Один 8-разрядный таймер/противопоставляет с отдельным Prescaler и сравнивает режим (2 8-разрядных канала PWM)
– Один шестнадцатиразрядные таймер/счетчик с отдельным Prescaler, сравнивают и режим захвата (3 8-разрядных канала PWM)
– USART с режимом SPI мастерскими только и регулированием потока оборудования (RTS/CTS)
– Последовательный интерфейс мастера/раба SPI
– Programmable таймер сторожевого пса с отдельным генератором На-обломока
– компаратор На-обломока сетноой-аналогов
– Прерывание и будильника на изменении Pin
• На обломоке отлаживайте интерфейс (debugWIRE)
• Особенные особенности микроконтроллера
– Возврат включения питания и Programmable обнаружение Брауна-вне
– Внутренний откалибрированный генератор
– Источники внешнего и внутреннего прерывания
– 5 режимов сна: Бесполезный, Сил-спасение, сила-вниз, положение боевой готовности, и выдвинутый положение боевой готовности
• I/O и пакеты
– 22 Programmable линии I/O
– QFN32 пакеты)/TQFP32 (5x5mm
• Рабочие потенциалы
– 2,7 - 5.5V
• Рабочая температура
– Промышленный (- 40°C к +85°C)
• Максимальная частота
– 8 MHz на 2.7V - промышленный ряд
– 16 MHz на 4.5V - промышленный ряд
Примечание: 1. См. «удерживание данных» на деталях страницы 6for.
