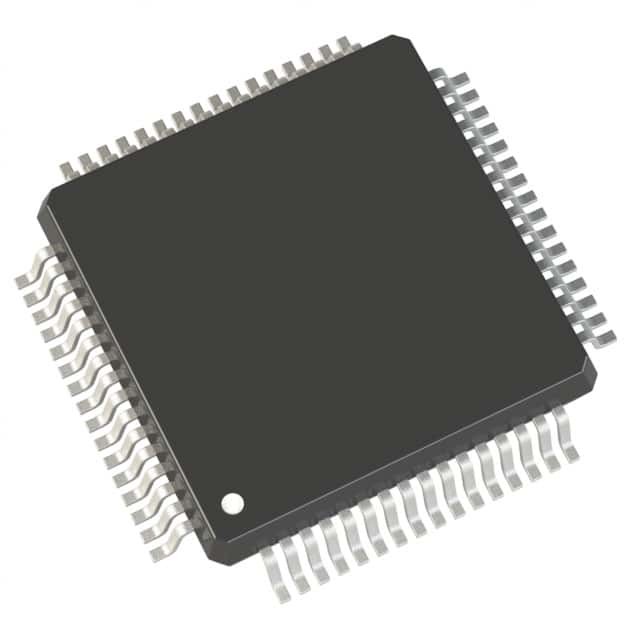

Programmable микроконтроллер IC универсальное STM32F091RCT6 инвертора

Описание

Микроконтроллеры STM32F091xB/xC имеют высокопроизводительное ядр ARM® Cortex®-M0 трицатидвухразрядное RISC которое работает на до 48 MHz, высокоскоростном врезанном хранении (до 256 кбайтах флэш-памяти и 32 кбайтах SRAM), и широкий диапазон модернизированных peripherals и I/Os. Стандартные интерфейсы связи (2 I2Cs, 2 SPIs/одно I2S, один CEC HDMI, и до 8 USARTs) обеспечены, так же, как одна КОНСЕРВНАЯ БАНКА, один 12 бит ADC, один 12 бит DAC с 2 каналами, 7 шестнадцатиразрядные таймеров, один трицатидвухразрядного таймер, и таймер контроля над предварительн PWM.

Микроконтроллеры STM32F091xB/xC работают в °C -40 до +85 и -40 до +105 диапазонах температур °C, с электропитанием выстраивая в ряд от 2,0 до 3,6 V. Разнообразный ряд установок энергосбережения включает развитие маломощных применений.

Микроконтроллеры STM32F091xB/xC доступны в 7 отличающихся пакетах выстраивая в ряд от 48 до 100 штырей, с формой плашки доступной по требованию. Различные наборы peripherals включены в зависимости от прибора.

Эти характеристики делают микроконтроллеры STM32F091xB/xC соответствующий для широкого диапазона применений, включая управление и пользовательские интерфейсы применения, handheld приборы, приемники A/V и цифровые peripherals ТВ, ПК, игру и платформы GPS, промышленные применения, PLCs, инверторы, принтеры, блоки развертки, аварийные системы, видео- внутренные связи, и HVACs.

Особенности

• Ядр: C.P.U. Cortex®-M0, частота ARM® трицатидвухразрядное до 48 MHz
• Памяти
– 128 до 256 кбайтов флэш-памяти
– 32 кбайта SRAM с равенством HW
• Блок вычисления CRC
• Управление возврата и силы
– Поставка цифров & I/Os: VDD = 2,0 v до 3,6 v
– Сетноая-аналогов поставка: VDDA = VDD до 3,6 v
– Возврат включения питания/силы вниз (POR/PDR)
– Programmable детектор напряжения тока (PVD)
– Режимы низкой мощности: Сон, стоп, положение боевой готовности
– Поставка VBAT для RTC и резервных регистров
• Управление часов
– кварцевый осциллятор 4 до 32 MHz
– генератор 32 КГц для RTC с тарировкой
– Внутренние 8 MHz RC с вариантом x6 PLL
– Внутренний 40 генератор КГц RC
– Внутренний генератор 48 MHz с автоматической утеской основанной на ext. синхронизация
• До 88 быстрых I/Os
– Все mappable на векторах внешнего прерывания
– До 69 I/Os с возможностью 5V-tolerant и 19 с независимой поставкой VDDIO2
• регулятор DMA 12 каналов
• Один 12 бита, 1,0 µs ADC (до 16 каналов)
– Ряд преобразования: 0 до 3,6 v
– Отдельная сетноая-аналогов поставка: 2,4 v до 3,6 v
• Один 12 конвертер бита D/A (с 2 каналами)
• 2 быстрых маломощных сетноых-аналогов компаратора с programmable входом и выходом
• До 24 емкостных воспринимая канала для датчиков touchkey, линейных и роторных касания
• Календарь RTC с сигналом тревоги и периодическим пробуждением от стопа/положения боевой готовности
• 12 таймера
– Один шестнадцатиразрядный таймер контроля над предварительн для 6 выхода канала PWM
– Один трицатидвухразрядный и 7 шестнадцатиразрядный таймеров, с до 4 IC/OC, OCN, годными к употреблению для управления инфракрасн расшифровывая или управление DAC
– Таймеры независимого и сторожевого пса системы
– Таймер SysTick
• Интерфейсы связи
– 2 интерфейса I2C поддерживая быстрый режим плюс (1 Mbit/s) с раковиной 20 мам настоящей, одним поддерживая SMBus/PMBus и пробуждением
– До 8 USARTs поддерживая мастерское одновременное управление SPI и модема, 3 с интерфейсом ISO7816, LIN, IrDA, автоматическое обнаружение скорости передачи информации в бодах и особенность пробуждения
– 2 SPIs (18 Mbit/s) с 4 до 16 programmable сдержанными рамками, и с интерфейсом I2S передали по мультиплексу
– Интерфейс КОНСЕРВНОЙ БАНКИ
• Пробуждение CEC HDMI на приеме заголовка
• Серийный провод отлаживает (SWD)
• ID 96 битов уникальный
• Все пакеты ECOPACK®2
