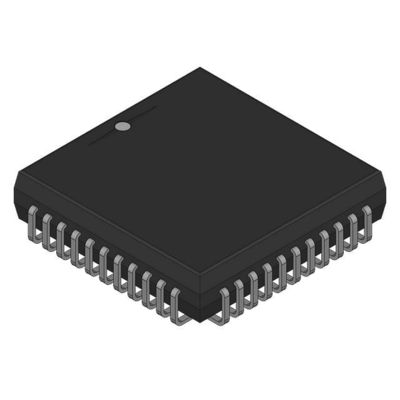

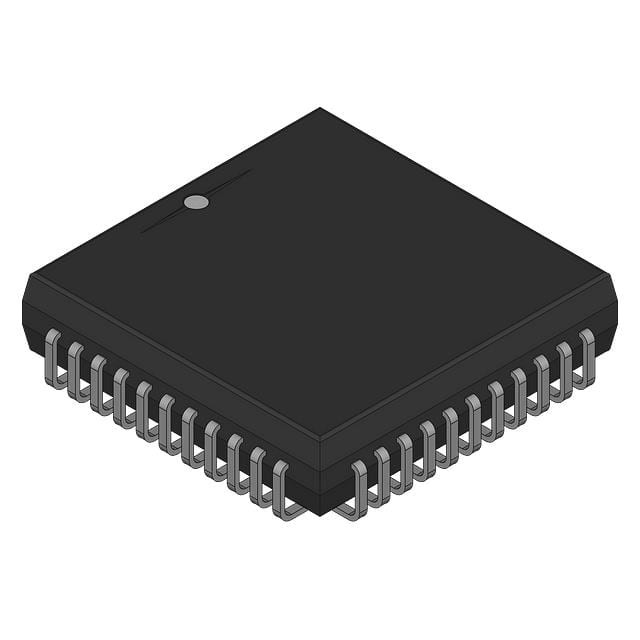

Микроконтроллер AT80C32X2-SLSUL, 8 бит, без памяти, 44 PLCC, Atmel

Описание

TS80C52X2 представляет собой высокопроизводительные версии CMOS ROM, OTP, EPROM и ROMless одночипового 8-битного микроконтроллера 80C51 CMOS.
TS80C52X2 сохраняет все функции 80C51 с расширенной емкостью ROM/EPROM (8 Кбайт), 256 байтов внутренней оперативной памяти, системой прерывания 6 источников, 4 уровня,на чипе осциллятор и три таймера/счетчиков.
Кроме того, TS80C52X2 имеет двойной указатель данных, более универсальный серийный канал, который облегчает связь с несколькими процессорами (EUART) и механизм повышения скорости X2.
Полностью статическая конструкция TS80C52X2 позволяет снизить потребление энергии системы, снизив частоту часов до любого значения, даже постоянного тока, без потери данных.
TS80C52X2 имеет 2 режима снижения активности, которые могут быть выбраны программным обеспечением для дальнейшего снижения потребления энергии.Серийный порт и система прерывания все еще работают.В режиме отключения памяти оперативная память сохраняется и все другие функции не работают.

Особенности

• 80C52 Совместимо
– 8051 Pin and Instruction Compatible
4 8-битных порта ввода/вывода
Три 16-битных таймера/счетчиков
256 байтов оперативной памяти
• Архитектура высоких скоростей
• 40 МГц при 5 В, 30 МГц при 3 В
• X2 Способность повышения скорости (6 часов/цикл машины)
30 МГц при 5 В, 20 МГц при 3 В (эквивалентно 60 МГц при 5 В, 40 МГц при 3 В)
• Двойной указатель данных
• ROM/EPROM на чипе (8Кбайт)
• Программируемый таймер / счетчик 2
• Асинхронное перезагрузка порта
• Прерывная структура с
6 Перерывные источники
Система прерывания приоритета 4 уровня
• Улучшенная UART с полным дуплексом
Определение ошибок в составлении
Автоматическое распознавание адресов
• Низкий EMI (ингибирующий ALE)
• Режимы управления мощностью
Режим бездействия
Режим отключения
Флаг отключения
• Однократный режим (эмуляция на чипе)
• Источник питания: 4,5 - 5,5 В, 2,7 - 5,5 В
• Температурный диапазон: коммерческий (0 до 70oC) и промышленный (-40 до 85oC)
• Пакеты: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 отпечатков)
