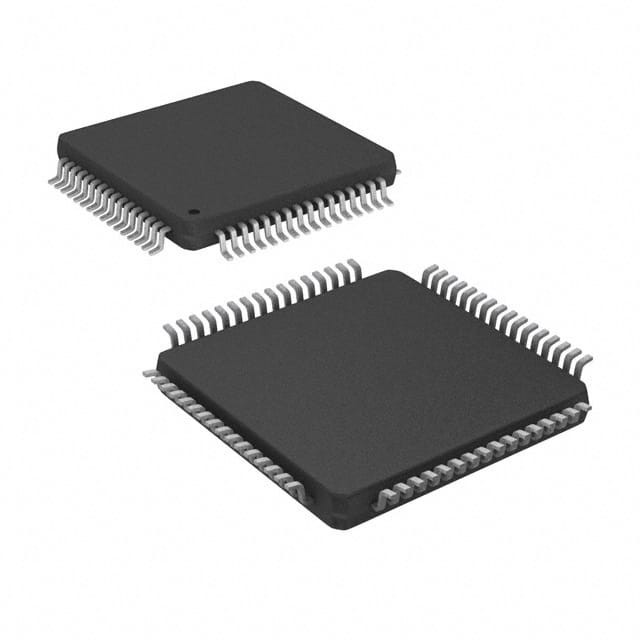

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP Технология микрочипов

SAM3X/A Описание

Серия SAM3X/A Atmel® является членом семейства микроконтроллеров Flash, основанных на высокопроизводительном 32-разрядном процессоре ARM Cortex-M3 RISC.Он работает на максимальной скорости 84 МГц и имеет до 512 Кбайт Flash и до 100 Кбайт SRAMВ комплект периферийных устройств входят высокоскоростной USB-хост и порт устройства с встроенным приемопередатчиком, Ethernet MAC, 2x CAN, высокоскоростной MCI для SDIO / SD / MMC,интерфейс внешней шины с контроллером NAND Flash, 5x UARTs, 2x TWIs, 4x SPI, а также 1 PWM таймер, 9x 32-битные таймеры общего назначения, RTC, 12-битный ADC и 12-битный DAC.

Особенности

• Основные
ARM® Cortex®-M3 версия 2.0 работает до 84 МГц
Устройство защиты памяти (MPU)
Устройство для управления устройством
24 битовый счетчик SysSick
√ Встроенный векторный контроллер прерывания
• Вспоминания
От 256 до 512 Кбайт встроенный Flash, широкоразмерный доступ 128 бит, ускоритель памяти, двойной банк
С 32 до 100 кбайт встроенной SRAM с двойными банками
16 Кбайт ROM с встроенными программами загрузки (UART, USB) и IAP
Контроллер статической памяти (SMC): поддержка SRAM, NOR, NAND. Контроллер NAND Flash с буфером RAM на 4 кбайт и ECC
• Система
Встроенный регулятор напряжения для работы с одним питанием
Пор, BOD и Watchdog для безопасной перезагрузки
Кварцевые или керамические резонаторные осцилляторы: от 3 до 20 МГц основная и дополнительная низкая мощность 32,768 кГц для RTC или часов устройств.
Высокая точность 8/12 МГц заводской отделки внутреннего RC осциллятора с частотой 4 МГц для быстрого запуска устройства
️ Медленные часы Внутренний осциллятор RC в качестве постоянных часов для часов устройств в режиме низкой мощности
1 PLL для часов устройств и 1 специальный PLL для USB 2.0 High Speed Mini Host/Device
Сенсор температуры
До 17 периферийных каналов DMA (PDC) и 6-канальная центральная DMA плюс выделенная DMA для высокоскоростного USB Mini Host / устройства и Ethernet MAC
• Режимы с низкой энергопотреблением
Режимы спящего режима и резервного режима, до 2,5 мкА в режиме резервного режима.
Домен резервного копирования: VDDBU pin, RTC, восемь 32-разрядных резервных регистров
Сверхнизкомощный RTC
• Периферийные устройства
Устройство USB 2.0/Мини-хост: 480 Мбит/с, 4-килобайтный FIFO, до 10 двунаправленных конечных точек, выделенная DMA
До 4 USART (ISO7816, IrDA®, контроль потока, поддержка SPI, Manchester и LIN) и один UART
2 TWI (совместимые с I2C), до 6 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) с до 2 слотов
9-канальный 32-разрядный таймер/счетчик (TC) для режима захвата, сравнения и PWM, логика квадратного декодера и 2-разрядный серый счетчик вверх/вниз для шагового двигателя
До 8-канального 16-битного PWM (PWMC) с дополнительным выходом, вводом ошибок, 12-битным счетчиком генератора времени для управления двигателем
32 битовый таймер в реальном времени (RTT) и RTC с функциями календаря и сигнализации
16 канальных 12-битных 1Msps ADC с дифференциальным режимом ввода и программируемой ступенью усиления
1 2-канальный 12-битный 1 Msps DAC
1 Ethernet MAC 10/100 (EMAC) с выделенной DMA
2 контроллера CAN с 8 почтовыми ящиками
Один генератор случайных чисел (TRNG)
Составление защищенных регистров
• Ввод и вывод
До 103 линий ввода/вывода с возможностью наружного прерывания (чувствительность к краю или уровню), дебоунсинга, фильтрации сбоев и окончания серийного резистора
До шести 32-битных параллельных входов/выходов (PIO)
• Пакеты
– 100-lead LQFP, 14 x 14 mm, pitch 0.5 mm
100 шаров LFBGA, 9х9 мм, продольный диаметр 0,8 мм
144-свинцовый LQFP, 20 x 20 мм, угол 0,5 мм
144-колесный LFBGA, 10 х 10 мм, проход 0,8 мм
