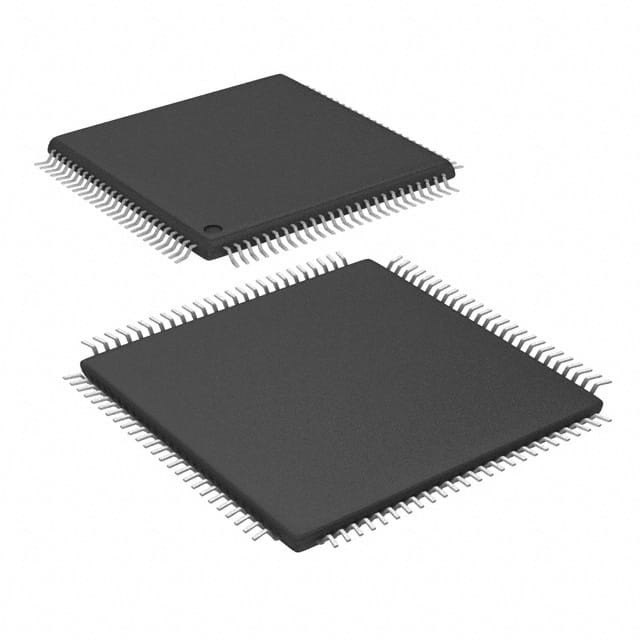

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Технология микрочипов

Обзор устройства

Настоящий документ содержит информацию, относящуюся к устройству, для устройств PIC32MX1XX/2XX/5XX 64/100-прицепов.

Условия эксплуатации

• 2,3V до 3,6V, -40oC до +105oC (DC до 40 MHz),
-40 °C до +85 °C (DC до 50 МГц)

Ядро: 50 MHz/83 DMIPS MIPS32® M4K®

• режим MIPS16e® для до 40% меньшего размера кода
• Кодоэффективная архитектура (C и Assembly)
• Умножение одноциклов (MAC) 32x16 и двухциклов 32x32

Управление часами

• 0,9% внутренний осциллятор
• Программируемые ПЛЛ и источники часов осцилляторов
• Монитор часов, защищенный от сбоев (FSCM)
• Независимый таймер для сторожевых собак
• Быстрое пробуждение и запуск

Управление энергией

• Режимы управления низкой энергией (спящий режим и режим бездействия)
• Интегрированное перезагрузка питания, перезагрузка отключения питания и высокая

Выявление напряжения

• динамический ток 0,5 мА/МГц (типичный)
• 44 μA IPD тока (типичный)

Аудио/Графика/Татч HMI

• Внешний графический интерфейс до 34 PMP-принтов
• Связь аудио данных: I2S, LJ, RJ, USB
• Интерфейс управления аудиоданными: SPI и I2C
• Мастер-часы аудио данных:
- генерация дробных часовых частот
- Можно синхронизировать с часами USB
- Можно настроить в режиме выполнения
• Единица измерения времени зарядки (CTMU):
- Поддерживает емкостное сенсорное устройство mTouch®
- обеспечивает измерение времени с высоким разрешением (1 нс)

Усовершенствованные аналоговые функции

• Модуль ADC:
- 10-битная скорость 1 Msps с одним образцом и задержкой (S&H)
- До 48 аналоговых входов
- Может работать в режиме сна
• Гибкие и независимые источники запуска ADC
• Возможность измерения температуры на чипе
• Сравнители:
- Три модуля с двойным входом
- Программируемая ссылка с 32 точками напряжения

Таймеры/сравнение выводов/захват вводов

• Пять генеральных таймеров:
- пять 16-битных и до двух 32-битных таймеров/счетчиков
• Пять модулей Output Compare (OC)
• Пять модулей захвата ввода (IC)
• Периферийный выбор пин (PPS), чтобы позволить перенаправить функцию
• Модуль часов и календарей в реальном времени (RTCC)

Интерфейсы связи

• Контроллер OTG с полной скоростью, совместимый с USB 2.0
• До пяти модулей UART (12,5 Мбит/с):
- поддержка протоколов LIN 1.2 и IrDA®
• Четыре 4-провода SPI модуля (25 Мбит / с)
• Два модуля I2C (до 1 Mbaud) с поддержкой SMBus
• ППС, позволяющий перенаправить функцию
• Параллельный главный порт (PMP) с двумя буферами чтения/записи
• Controller Area Network (CAN) 2.0B Совместимая с поддержкой адресации DeviceNetTM

Прямой доступ к памяти (DMA)

• Четыре канала аппаратного DMA с автоматическим определением размера данных
• 32-разрядная программируемая проверка циклической избыточности (CRC)
• Два дополнительных канала, предназначенных для USB
• Два дополнительных канала, посвященных CAN

Вход/выход

• 10 мА или 15 мА источник/потолок для стандартного VOH/VOL и до 22 мА для нестандартного VOH1
• штифты с толерантностью 5 В
• Открытый отвод, подтягивающийся и опускающийся
• Внешние прерывания на всех пинах В/В

Квалификация и поддержка класса В

• AEC-Q100 REVG (сорт 2 -40°C до +105°C)
• Библиотека безопасности класса В, IEC 60730

Поддержка разработки отладчика

• Программирование в схемах и приложениях
• 4-проводный MIPS® расширенный интерфейс JTAG
• Неограниченная программа и шесть сложных точек перерыва данных
• Сканирование границ, совместимое с IEEE 1149.2 (JTAG)
