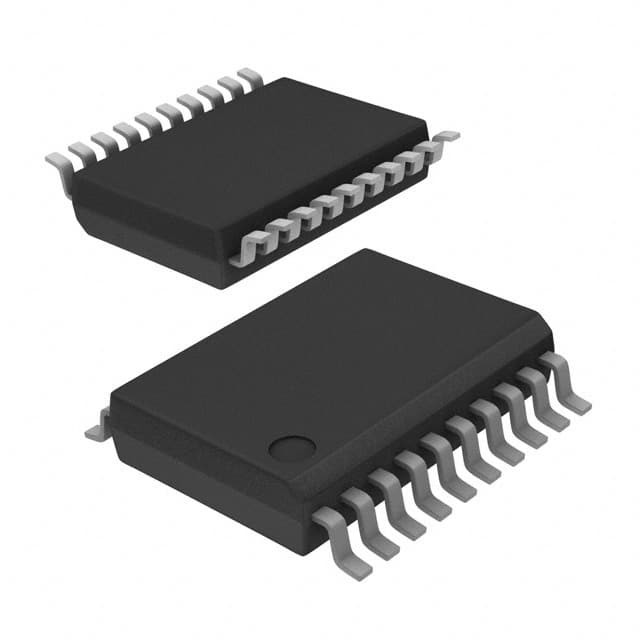

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOP Технология микрочипов

Обзор

ATtiny261A/461A/861A - это 8-разрядные микроконтроллеры CMOS с низкой мощностью, основанные на расширенной архитектуре RISC AVR.Устройства достигают пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
123 мощные инструкции выполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 MIPS на частоте 20 МГц
• Неплавные сегменты памяти высокой выносливости
2/4/8K байтов самопрограммируемой Flash-программной памяти
• Продолжительность: 10 000 циклов записи/удаления
128/256/512 Байты программируемой EEPROM в системе
• Продолжительность: 100 000 циклов записи/удаления
128/256/512 байтов внутренней SRAM
Хранение данных: 20 лет при 85°C / 100 лет при 25°C
Встроенный в систему программируемый через порт SPI
Программа блокировки для обеспечения безопасности программного обеспечения
• Периферийные особенности
1 8/16-битный таймер/счетчик с прескалировщиком
1 8/10-битный высокоскоростной таймер/счетчик с прескалером
• 3 высокочастотных выхода PWM с отдельными выходами
• Программируемый генератор мертвого времени
10 битный ADC
• 11 каналов с одним назначением
• 16 дифференциальных пар каналов ADC
• 15 дифференциальных пар каналов ADC с программируемой нагрузкой (1x, 8x, 20x, 32x)
Аналоговый сравнитель на чипе
Програмируемый охранный таймер с отдельным осциллятором на чипе
Универсальный серийный интерфейс с детектором состояния запуска
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
DebugWIRE на чипе система отладки
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
4 режима сна: безработный режим с низкой мощностью, снижение шума от ADC, режим ожидания и отключение питания
Сенсор температуры на чипе
• Ввод/вывод и пакеты
16 программируемых линий ввода/вывода
- 20-конечный PDIP, 20-конечный SOIC, 20-конечный TSSOP и 32-конечный MLF
• Рабочее напряжение
¥ 1,8 ¥ 5,5 В
• Уровни скорости
0 4 МГц @ 1,8 5, 5 В
0 10 МГц @ 2,7 5,5 В
0 20 МГц @ 4,5 5, 5 В
• Потребление энергии при 1 МГц, 1,8 В, 25°С
Активность: 200 мкА
Режим отключения питания: 0,1 мкА
