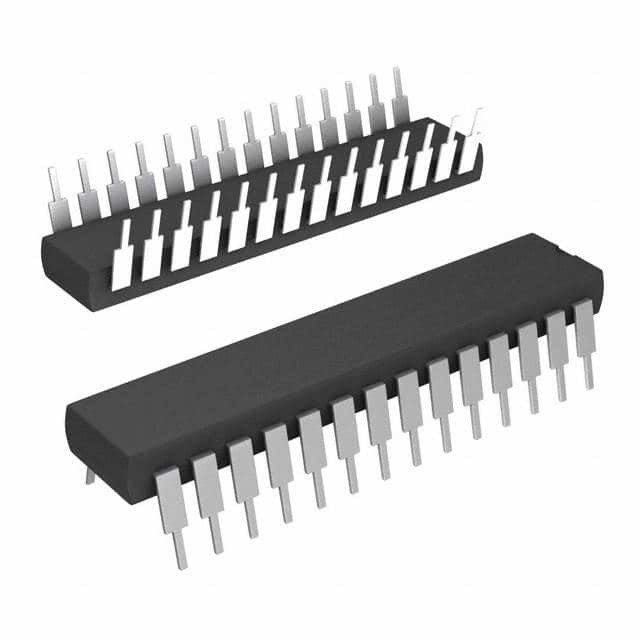

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP Технология микрочипов

Обзор

ATmega48A/PA/88A/PA/168A/PA/328/P - это 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на расширенной архитектуре RISC AVR.ATmega48A/PA/88A/PA/168A/PA/328/P достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки..

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер Atmel® AVR®
• Расширенная архитектура RISC
131 Мощные инструкции Исполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 МИПС на частоте 20 МГц
2 цикла на чипе
• Неплавные сегменты памяти высокой выносливости
4/8/16/32 Кбайт памяти самопрограммируемой программы Flash в системе
¢ 256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes Внутренняя SRAM
Циклы записи/удаления: 10 000 Flash/100 000 EEPROM
Хранение данных: 20 лет при 85°C/100 лет при 25°C
Оптимизированный раздел кода загрузки с независимыми блокировками
Программирование в системе с помощью программы загрузки на чипе
Истинная операция чтения и записи
Программа блокировки для обеспечения безопасности программного обеспечения
• Поддержка библиотеки Atmel® QTouch®
Капацитивные сенсорные кнопки, слайдеры и колеса
Приобретение QTouch и QMatrix®
До 64 чувственных каналов
• Периферийные особенности
2 8-битных таймера/счетчиков с отдельным прескалером и режимом сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, режимом сравнения и режимом захвата
Счетчик в реальном времени с отдельным осциллятором
6 каналов PWM
8 канальных 10-битных ADC в пакетах TQFP и QFN/MLF
6 каналов 10-битный ADC в PDIP-пакете измерения температуры
Програмируемый серийный USART
Master/Slave SPI серийный интерфейс
️ Байтоориентированный серийный интерфейс с двумя проводами (совместим с Philips I2C)
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
6 режимов сна: безработный режим, снижение шума ADC, экономия энергии, отключение питания, режим ожидания и длительный режим ожидания
• Ввод/вывод и пакеты
23 программируемые линии ввода/вывода
– 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF and 32-pad QFN/MLF
• Рабочее напряжение:
¥ 1,8 - 5,5 В
• Диапазон температуры:
от -40°C до 85°C
• Степень скорости:
0 -4 МГц@1.8- 5,5 В, 0 -10 МГц@2.7- Пять.5.V, 0 - 20 МГц @ 4,5 - 5,5 В
• Потребление энергии при 1 МГц, 1,8 В, 25°С
Активный режим: 0,2 мА
Режим отключения питания: 0,1 мкА
Режим энергосбережения: 0,75μA ((включая 32 кГц RTC)
