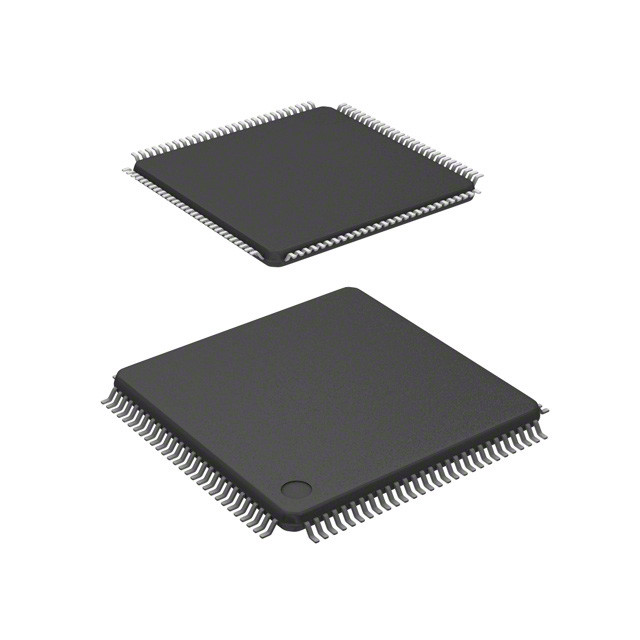

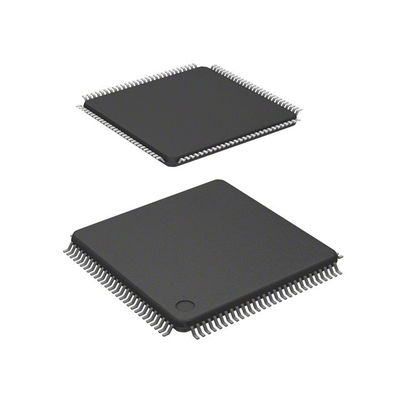

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Введение

Обзор
Семейство MC9S12E представляет собой семейство MCU общего назначения с низкой себестоимостью 112/80 пин.Все члены семейства MC9S12E состоят из стандартных на чипе периферийных устройств, включая 16-битный центральный процессор (HCS12 CPU), до 256K байтов Flash EEPROM, до 16K байтов оперативной памяти, три асинхронных модуля интерфейса серийных коммуникаций (SCI), серийный интерфейс периферийных устройств (SPI), Inter-IC Bus (IIC),три 4-канальных 16-битных модуля таймера (TIM), 6-канальный 15-битный импульсный модулятор с модулем защиты от сбоев (PMF), 6-канальный 8-битный импульсный модулятор ширины (PWM), 16-канальный 10-битный аналогово-цифровой преобразователь (ADC),и два одноканальных 8-битных цифрово-аналоговых преобразователя (DAC)Семейство MC9S12E имеет полные 16-битные пути передачи данных. Включение схемы PLL позволяет регулировать расход энергии и производительность в соответствии с эксплуатационными требованиями.В дополнение к портам В/В, доступным на каждом модуле, 16 выделенных портов I/O доступны с возможностью Wake-Up из режима STOP или WAIT.регулирующий напряжение на базе микросхемы (VREG) генерирует внутреннее цифровое напряжение питания 2.5 Вт (ВД) от 3,135 Вт до 5,5 Вт внешнего диапазона питания.

Особенности

• 16-разрядный HCS12 CORE
Процессор HCS12
i. Совместимая вверх с набором инструкций M68HC11.
Модель сцепления и программирования прерывания идентична модели M68HC11
iii. очередь инструкций
iv. Улучшенное индексированное адресование
Контроль настройки модуля (MMC)
Управление прерыванием (INT)
Модуль отладки фонов (BDM)
Дебаггер (DBG12) включая точки прерывания и буфер отслеживания изменений потока
¢ Интерфейс многофункциональной внешней шины (MEBI)
• Вводные сигналы для прерывания пробуждения
До 16 портовых бит доступны для функции прерывания пробуждения с цифровой фильтрацией
• Возможности памяти
32K, 64K, 128K или 256K байтный флэш EEPROM
RAM 2K, 4K, 8K или 16K байт
• Два одноканальных цифрово-аналоговых преобразователя (DAC)
8 битовое разрешение
• Аналого-цифровой преобразователь (ADC)
16 канальных модулей с 10-битным разрешением
Возможность внешнего запуска конверсии
• Три 4-канальных таймера (TIM)
Программируемые входные или выходные каналы сравнения
Простой режим PWM
Сбросить модуль счетчика
Счет внешних событий
Ограниченное накопление времени
• 6 каналов PWM (PWM)
Программируемый период и рабочий цикл
8 битов 6 каналов или 16 битов 3 каналов
- отдельное управление для каждой ширины импульса и рабочего цикла
Выходы с центральной или левой направленностью
Програмируемая логика выбора часов с широким диапазоном частот
Ввод быстрого аварийного отключения
• 6-канальный модулятор ширины импульса с защитой от сбоев (PMF)
3 независимых 15-битных счетчиков с синхронным режимом
¢ Дополнительная эксплуатация каналов
️ Рядовые и центральные сигналы PWM
Вставка программируемого мертвого времени
Интегральная скорость перезарядки от 1 до 16
4 защитных от ошибок выключают входные булавки

• Серийные интерфейсы
3 асинхронных серийных коммуникационных интерфейсов (SCI)
️ Синхронный серийный периферийный интерфейс (SPI)

• Генератор часов и перезагрузки (CRG)

️ Прерывание в реальном времени
Монитор часов
Осиллятор Пирса или низкого тока Колпитца
Умножитель частоты циклов с фазовой блокировкой
Режим саморегулирования при отсутствии внешних часов
️ Часы с кристаллическим осциллятором низкой мощности от 0,5 до 16 МГц
• Частота работы
50 МГц эквивалент скорости автобуса 25 МГц
• Внутренний регулятор 2,5 В
Входное напряжение от 3,135 до 5,5 В
Возможность использования в режиме низкой мощности
Включает схемы с низким напряжением (LVR)
Включает схемы с низким напряжением (LVI)
• 112-конечный пакет LQFP или 80-конечный пакет QFP
До 90 линий ввода/вывода с возможностью ввода и привода 5В (112-прикольный пакет)
До двух выделенных линий 5В только для ввода (IRQ и XIRQ)
16 входов преобразователя A/D 3.3V/5V
• Поддержка развития.
Мод однопроводной дебагировки фонаTM
Пункты прерывания аппаратного обеспечения на чипе
Улучшенные функции отладки
