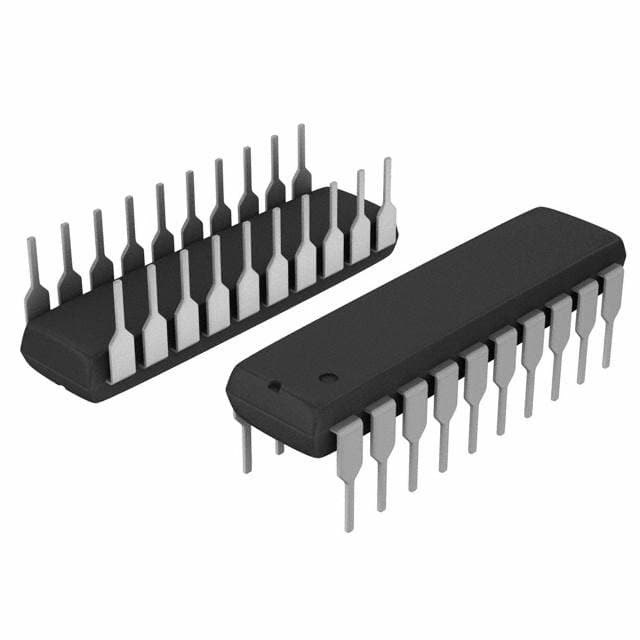

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Технология микрочипов

Обзор

ATtiny2313A/4313 представляет собой 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на расширенной архитектуре RISC AVR.ATtiny2313A/4313 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
120 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 MIPS на частоте 20 МГц
• Данные и неплавные программы и памяти данных
2/4K байтов самопрограммируемой флэши в системе
• Выносливость 10 000 циклов записи/удаления
128/256 байтов В системе программируемая EEPROM
• Продолжительность: 100 000 циклов записи/удаления
128/256 байтов Внутренняя SRAM
Программа блокировки для программ Flash и безопасности данных EEPROM
• Периферийные особенности
Один 8-битный таймер/счетчик с отдельным прескалером и режимом сравнения
Один 16-битный таймер/счетчик с отдельным прескалером, способом сравнения и захвата
4 PWM-канала
Аналоговый сравнитель на чипе
Програмируемый таймер с осциллятором на чипе
¢ USI ¢ Универсальный серийный интерфейс
¢ Полный дуплекс USART
• Особые характеристики микроконтроллера
DebugWIRE на чипе
Встроенный в систему программируемый через порт SPI
Внешние и внутренние источники отключения

Улучшенная схема перезагрузки
Програмируемая схема обнаружения
Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
18 программируемых I/O линий
️ 20-конечный PDIP, 20-конечный SOIC, 20-конечный MLF/VQFN
• Рабочее напряжение
¥ 1,8 ¥ 5,5 В
• Уровни скорости
0 4 МГц @ 1,8 5, 5 В
0 10 МГц @ 2,7 5,5 В
0 20 МГц @ 4,5 5, 5 В
• Промышленный температурный диапазон: от -40 до +85°C
• Низкое энергопотребление
Активный режим
• 190 мкА при 1,8 В и 1 МГц
Режим бездействия
• 24 мкА при 1,8 В и 1 МГц
Режим отключения
• 0,1 мкА при 1,8 В и +25°С
