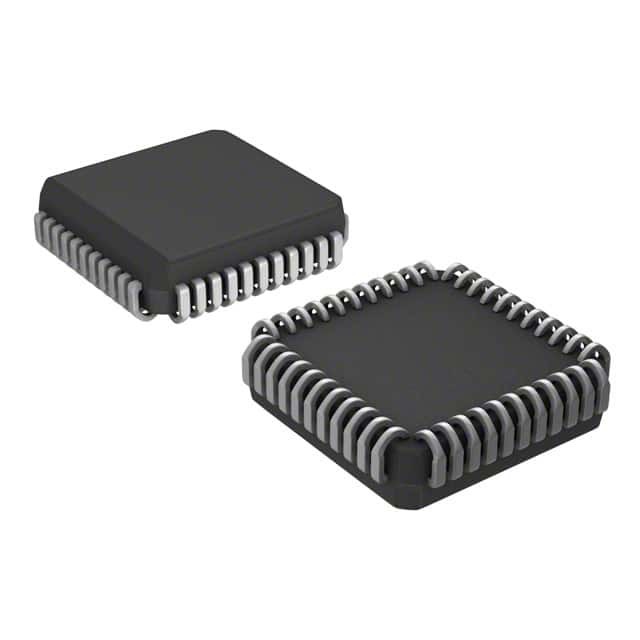

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrated

Общее описание

DS89C430, DS89C440 и DS89C450 предлагают наивысшую производительность, доступную в микроконтроллерах, совместимых с 8051.Они оснащены новыми процессорными ядрами, которые выполняют команды в 12 раз быстрее, чем оригинальный 8051 на той же кристаллической скорости.Типичные приложения будут испытывать улучшение скорости до 10 раз. При 1 миллионе инструкций в секунду (MIPS) в мегагерц,микроконтроллеры достигают 33 MIPS производительности от максимальной частоты 33MHz.

СТРАНИЦЫ

■ Архитектура высокоскоростной связи 8051
Один цикл часов на машину
Работа на частоте постоянного тока до 33 МГц
Одноциклическое обучение за 30 нс
Необязательно переменная длина MOVX для доступа
Быстрые/медленные периферийные устройства
Двойные указатели данных с автоматическим
Увеличение/уменьшение и переключение
Поддерживает четыре режима доступа к памяти
■ Память на чипе
16kB/32kB/64kB Флэш-память
Программируемость в приложении
Программируемый в системе через серийный порт
1kB SRAM для MOVX
■ 80C52 Совместимо
8051 Совместимость пин и набора инструкций
Четыре двунаправленных 8-битных порта ввода/вывода
Три 16-битовых таймера
256 байтов оперативной памяти
■ Режим управления энергией
Программируемый разделитель часов
Автоматический выход оборудования и программного обеспечения
■ Функция ROMSIZE
Выбирает размер внутренней памяти программы из
От 0 до 64 кБ
Разрешает доступ ко всей карте внешней памяти
Динамически регулируемый программным обеспечением
■ Периферийные устройства
Два полнодуплексных серийных порта
Программируемый таймер сторожевой собаки
13 Прекращающиеся источники (шесть внешних)
Пять уровней приоритетности
Перезагрузка отключения питания
Раннее предупреждение - отключение питания
Снижение электромагнитных помех (ЭМИ)

Применение

Регистрация данных
Белые товары
Управление двигателем
Читатель магнитных полос/сканер
Телефоны
КВК
Продажа
Игровое оборудование
Контроль и управление энергетикой зданий
Программируемые логические контроллеры
Непрерывные источники питания
Безопасность здания и контроль доступа к дверям
Автомобильное текстовое оборудование
Потребительская электроника
Промышленный контроль и автоматизация
