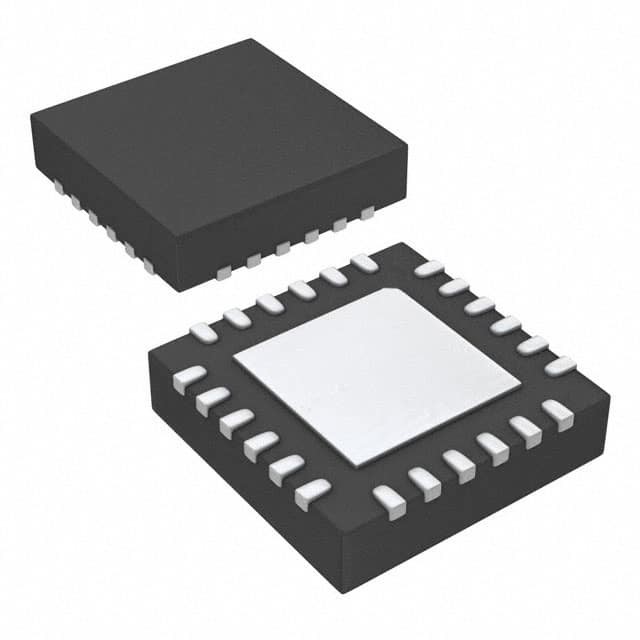

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Силиконовые лаборатории

Обзор системы

Устройства C8051F93x-C8051F92x представляют собой полностью интегрированные системы на чипе с смешанным сигналом. Выделенные функции перечислены ниже. См. таблицу 2.1 для выбора специфических характеристик продукции и номера заказа деталей.

• Работа с одной/двойной батареей с конвертером постоянного тока на чипе.
• Высокоскоростное микроконтроллерное ядро, совместимое с 8051 (до 25 MIPS)
• Встроенный, полноскоростной, ненавязчивый интерфейс отладки (на чипе)
• Истинный 10-битный одноканальный ADC с аналоговым мультиплексером
• 6-битный программируемый токовой ссылка
• Точно программируемый 24,5 МГц внутренний осциллятор с технологией расширенного спектра.
• 64 кБ или 32 кБ флэш-памяти
• 4352 байта оперативной памяти
• SMBus/I2C, усовершенствованная UART и два усовершенствованных серийных интерфейса SPI, реализованных в аппаратном обеспечении
• Четыре 16-битных таймера общего назначения
• Программируемый счетчик/таймер (PCA) с шестью модулями захвата/сравнения и
Функция Watchdog Timer
• Встроенный на чипе резет питания, VDD-монитор и датчик температуры
• Два на чипе сравнителя напряжения с 23 сенсорными входами.
• 24 или 16 портов ввода/вывода (5 В толерантно)

Напряжение питания от 0,9 до 3,6 В

- Одноклеточный режим поддерживает работу от 0,9 до 1,8 В
- Двухклеточный режим поддерживает работу от 1,8 до 3,6 В
- Встроенный преобразователь постоянного тока с выходом от 1,8 до 3,3 В для использования в режиме одной ячейки
- Встроенный LDO регулятор позволяет высокое аналоговое напряжение питания и низкое цифровое напряжение ядра
- 2 встроенных монитора снабжения (детекторы выключения)

10-битный аналогово-цифровой конвертер

- ± 1 LSB INL; отсутствуют коды
- Программируемая пропускная способность до 300 кпс
- До 23 внешних входов
- Справочное напряжение на чипе
- PGA на чипе позволяет измерять напряжение до два раза превышает эталонное напряжение
- 16-битный аккумулятор с автоматическим средним с режимом взрыва
обеспечивает повышенное разрешение ADC
- Генератор прерывания с окном, зависящий от данных.
Имя?

Два сравнителя

- Программируемый гистерез и время отклика
- Конфигурируемый как источник пробуждения или сброса
- До 23 емкостных сенсорных входов

6-битная программируемая токовая ссылка

- до ± 500 μA. Может использоваться в качестве предвзятости или для
генератор специального эталонного напряжения

Дебют на чипе

- Схема отладки на чипе облегчает полную скорость,
неинтрузивная система дебага (не требуется эмулятор)
- Обеспечивает точки прерывания, одноступенчатые
- Проверить/изменить память и регистры
Имя?

Высокоскоростное ядро 8051 μC

- Pipelined архитектура инструкций; выполняет 70%
инструкции в 1 или 2 системных часах
- до 25 MIPS пропускной способности с 25 МГц часом
Имя?

Память

- 4352 байта внутренней оперативной памяти (256 + 4096)
- 64 кБ (F93x) или 32 кБ (F92x) Flash; Программируемый в системе
в 1024-байтовых секторах 1024 байта
зарезервировано в устройствах 64 кБ

Цифровые периферийные устройства

- 24 или 16 портов ввода/вывода; все 5 В толерантны с высоким раствором
мощность текущего и программируемого привода - аппаратное обеспечение
SMBusTM (совместим с I2CTM), 2 x SPITM и UART
серийные порты, доступные одновременно
- Четыре 16-битных счетчика/таймера общего назначения
- Программируемый 16-разрядный счетчик/таймер с шестью
Модули захвата/сравнения и таймер для охранников
- аппаратное SmaRTClock работает до 0,9 В и
требует подачи тока менее 0,5 мкА

Источники часов

- Внутренние осцилляторы: 24,5 МГц, 2% точность
поддерживает работу UART; 20 MHz низкой мощности
Осиллятор требует очень мало отклонения тока
- Внешний осциллятор: кристаллический, RC, C или CMOS Clock
- SmaRTClock осциллятор: 32 кГц кристаллический или внутренний
режим самоосцилляции
- Может переключаться между источниками часов на лету; полезно
внедрение различных режимов экономии энергии

Пакеты

- 32-прикольный QFN (5 x 5 мм)
- 24-прикольный QFN (4 x 4 мм)
- 32-прикосновный LQFP (7 x 7 мм, легко сваривается вручную)

Температурный диапазон: от 40 до + 85 °C
