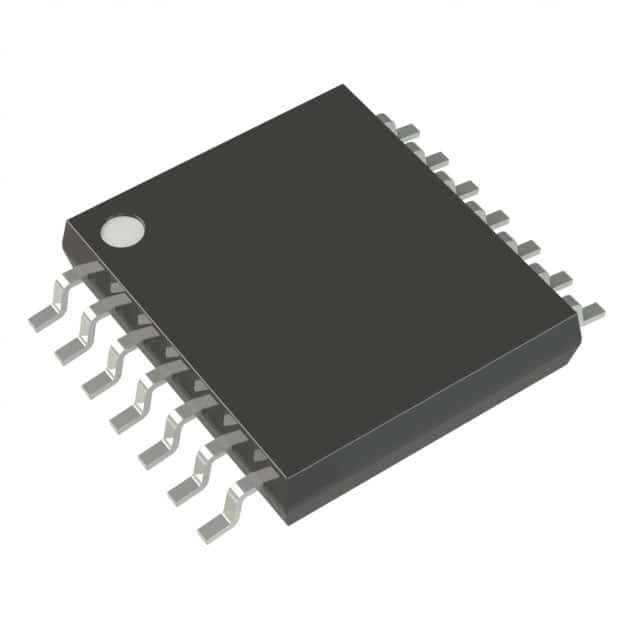

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Технология микрочипов

Высокопроизводительный RISC процессор:

• C-компилятор оптимизированная архитектура
• Только 49 инструкций
• Рабочая скорость:
- Входный ток постоянного тока 20 МГц
- Диспликационный цикл 200 нс
• Возможность прерывания с автоматическим сохранением контекста
• 16-уровневый глубокий аппаратный стек с опциональным перезагрузкой перетока/подтока
• режимы прямого, косвенного и относительного адресации:
- два полных 16-битных файловых реестра (FSR)
Имя?

Гибкая структура осциллятора:

• 16 МГц Внутренний Оцилляторный Блок:
- Производственная калибровка ± 1%, типичная
- Программный диапазон частот от 16 МГц до 31 кГц
• 31 кГц низкомощный внутренний осциллятор
• Три режима внешних часов до 20 МГц

Специальные характеристики микроконтроллера:

• Диапазон рабочего напряжения:
- от 1,8 до 3,6 В (PIC16LF1503)
- 2,3V до 5,5V (PIC16F1503)
• Самопрограммируемый под управлением программного обеспечения
• Перезагрузка питания (POR)
• Таймер включения (PWRT)
• Программируемое низкомощное перезагрузка (LPBOR)
• Расширенный таймер сторожевой собаки (WDT):
- Программируемый период от 1 мс до 256 с
• Защита программируемого кода
• Серийное программирование в схеме (ICSPTM) через два булава
• Улучшенное программирование низкого напряжения (LVP)
• Встроенная схема отладки (ICD) через два булава
• Энергосберегающий режим сна:
- Спокойный режим с низкой мощностью
- Низкомощный BOR (LPBOR)
• Интегрированный индикатор температуры
• 128 байтов высокоустойчивой флэш
- 100 000 записей Flash выносливость (минимум)

Память:

• Линейное адресирование памяти программ 2 Kwords
• 128 байтов Линейная память адресирования данных
• Высокоустойчивая флэш-память (HEF)
- 128 байтов, если хранить нелеткие данные
- 100 000 циклов стирания/записи

Характеристики экстремально низкой мощности (XLP) (PIC16LF1503):

• Текущий сон:
- 20 нА @ 1,8 В, типично
• Временник охранника:
- 260 нА @ 1,8 В, типично
• Рабочий ток:
- 30 мкА/МГц @ 1,8 В, типично
(Продолжение...)
