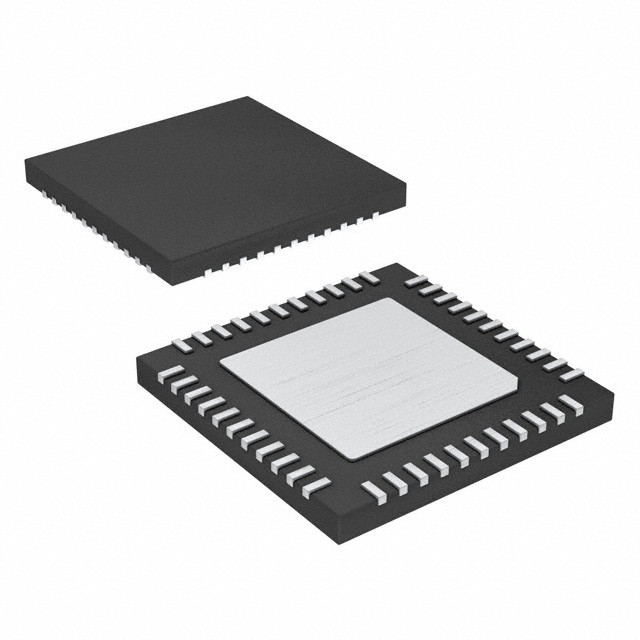

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Технология микрочипов

Обзор

Atmel AVR XMEGA - это семейство маломощных, высокопроизводительных и богатых периферийными устройствами 8/16-битных микроконтроллеров, основанных на усовершенствованной архитектуре RISC AVR.Исполняя инструкции в одном часовом цикле, устройства AVR XMEGA достигают пропускной способности процессора, приближающейся к одному миллиону инструкций в секунду (MIPS) в мегагерц, что позволяет конструктору системы оптимизировать потребление энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный микроконтроллер Atmel® AVR® XMEGA® 8/16-битный
• Неволатильная программа и память данных
• 16K - 128KB самопрограммируемой вспышки в системе
• 4K - 8KB раздел загрузки
• 1K - 2KB EEPROM
• 2K - 8KB внутренней SRAM
• Периферийные особенности
• Четырехканальный контроллер DMA
• 8-канальная система событий
• Пять 16-битных таймеров/счетчиков
• Три таймера/счетчиков с четырьмя каналами сравнения вывода или захвата ввода
• Два таймера/счетчиков с двумя каналами сравнения выхода или захвата входа
• Расширения высокого разрешения на всех таймерах/счетчиках
• Усовершенствованное расширение формы волны (AWeX) на одном таймере/счетчике
• Один интерфейс USB-устройства
• Совместимость устройств USB 2.0 с полной скоростью (12Mbps) и низкой скоростью (1,5Mbps)
• 32 конечной точки с полной гибкостью конфигурации
• Пять USART с поддержкой IrDA для одного USART
• Два двухпровода интерфейса с двойным соответствием адресов (I2C и SMBus совместимы)
• Два серийных периферийных интерфейса (SPI)
• AES и DES крипто-двигатель
• генератор CRC-16 (CRC-CCITT) и CRC-32 (IEEE® 802.3)
• 16-битный счетчик реального времени (RTC) с отдельным осциллятором
• Один двенадцатиканальный, 12-битный, 2 мсс аналоговый в цифровой конвертер
• Один двухканальный, 12-битный, 1 мсс цифровой к аналоговому преобразователю
• Два аналоговых сравнителя с функцией сравнения окна и источников тока
• Внешние прерывания на всех генеральных пинах В/В
• Программируемый часовой таймер с отдельным осциллятором сверхнизкой мощности на чипе
• Поддержка библиотеки QTouch®
• Капацитивные сенсорные кнопки, слайдеры и колеса
• Специальные характеристики микроконтроллера
• Сброс питания и программируемое обнаружение выключения
• Внутренние и внешние часы с PLL и прескалером
• Программируемый многоуровневый контроллер прерывания
• Пять режимов сна
• Интерфейсы программирования и отладки
• PDI (интерфейс программы и отладки)
• Ввод/вывод и пакеты
• 34 программируемых пина I/O
• 44 - свинец TQFP
• 44 - Платформа VQFN/QFN
• 49 - шарик VFBGA
• Рабочее напряжение
• 1,6 ∼ 3,6 В
• Частота работы
• 0 12 МГц от 1,6 В
• 0 ¢ 32 МГц от 2,7 В
