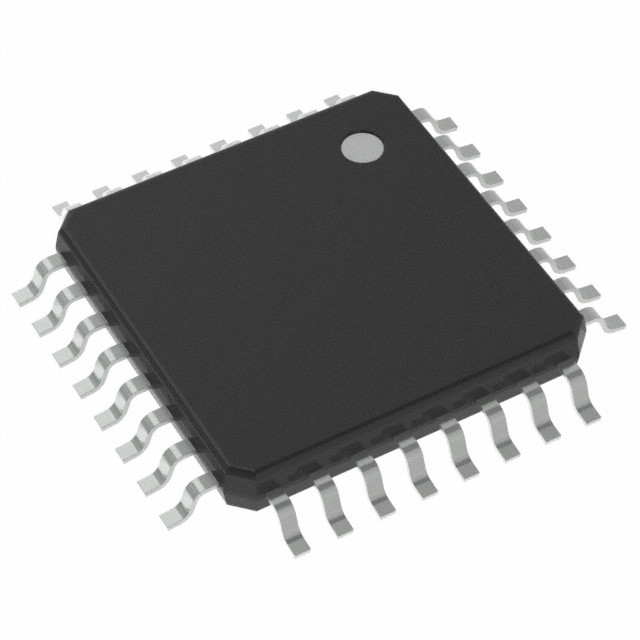

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Технология микрочипов

Обзор

ATtiny48/88 представляет собой 8-разрядный микроконтроллер CMOS с низким энергопотреблением, основанный на архитектуре RISC AVR.ATtiny48/88 достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет конструктору системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
123 мощные инструкции выполнение большинства одночасовых циклов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
• Неплавные сегменты памяти высокой выносливости
4K/8K байты внутрисистемной самопрограммируемой памяти
64/64 байт EEPROM
256/512 байтов Внутренняя SRAM
Циклы записи/удаления: 10 000 Flash/100 000 EEPROM
Хранение данных: 20 лет при 85°C / 100 лет при 25°C
Программа блокировки для обеспечения безопасности программного обеспечения
• Периферийные особенности
Один 8-битный таймер/счетчик с отдельным прескалером и режимом сравнения
Один 16-разрядный таймер/счетчик с прескалером и способами сравнения и захвата
6 или 8 каналов 10-битный ADC
Master/Slave SPI серийный интерфейс
️ Байтоориентированный серийный интерфейс с двумя проводами (совместим с Philips I2C)
Програмируемый охранный таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
Перерыв и пробуждение при смене булавки
• Особые характеристики микроконтроллера
DebugWIRE на чипе система отладки
Встроенный в систему программируемый через порт SPI
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный осциллятор
Внешние и внутренние источники отключения
Три режима сна: безработный режим, снижение шума и отключение питания
Сенсор температуры на чипе
• Ввод/вывод и пакеты
24 программируемые линии В/В:
• 28-прикольный PDIP
• 28-клапанный QFN/MLF
28 программируемых линий В/В:
• 32-литровый TQFP
• 32-падовый QFN/MLF
• UFBGA с 32 шарами
• Рабочее напряжение:
¥ 1,8 ¥ 5,5 В
• Диапазон температуры:
От -40 до +85°C
• Степень скорости:
0 4 МГц @ 1,8 5, 5 В
0 8 МГц @ 2,7 5,5 В
0 12 МГц @ 4,5 5,5 В
• Низкое энергопотребление
Активный режим: 1 МГц, 1,8 В: 240 мКА
Режим отключения питания: 0,1 мкА при 1,8 В
