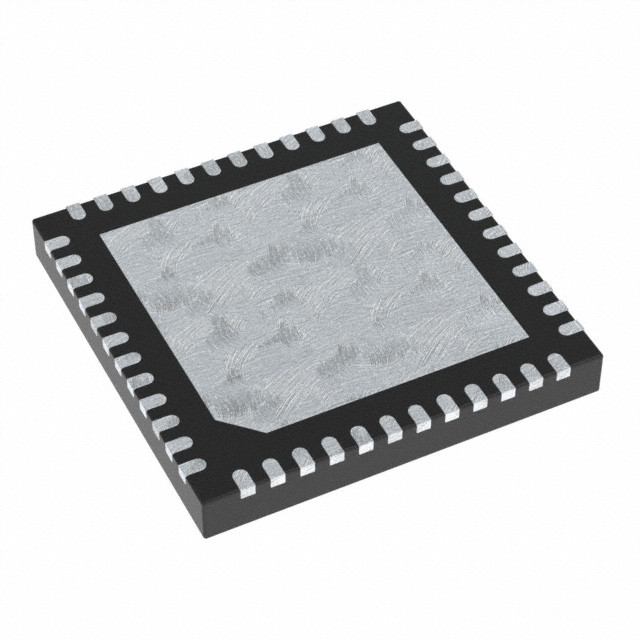

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Технология микрочипов

Описание

SAM D21/DA1 представляет собой серию маломощных микроконтроллеров с использованием 32-разрядного процессора Arm® Cortex®-M0+ и диапазоном от 32-цилиндровых до 64-цилиндровых с возможностью до 256 КБ Flash и 32 КБ SRAM.SAM D21/DA1 работает на максимальной частоте 48 МГц и достигает 2.46 CoreMark/MHz. Они предназначены для простой и интуитивной миграции с идентичными периферийными модулями, шестигранным совместимым кодом, идентичной линейной адресной картой,и совместимые маршруты миграции между всеми устройствами серии продуктовВсе устройства включают в себя интеллектуальные и гибкие периферийные устройства, систему событий для межпериферийной сигнализации и поддержку емкостной сенсорной кнопки, слайдера и пользовательского интерфейса колеса.

Особенности

• Процессор
¢ РАМ®
Кортекс®
- M0+ процессор, работающий до 48 МГц
• Одноцикличный аппаратный множитель
• Микро-отслеживающий буфер (MTB)
• Вспоминания
4/2/1/0.5 КБ Раздел Flash для чтения и записи (RWWEE) (не доступен на устройствах 256 КБ)
256/128/64/32/16 КБ Встроенная самопрограммируемая система Flash
32/16/8/4 КБ SRAM-памяти
• Система
️ Резагрузка питания (POR) и обнаружение выключения питания (BOD)
Внутренние и внешние опции часов с цифровой циркуляцией с блокировкой частоты 48 МГц (DFLL48M) и с цифровой циркуляцией с блокировкой фазы от 48 МГц до 96 МГц (FDPLL96M)
Внешний контроллер прерывания (EIC)
16 внешних прерываний
1 Немаскируемое прерывание (NMI)
️ Интерфейс программирования, тестирования и отладки двухконтактных серийных проводов (SWD)
• Низкая мощность
Режимы бездействия и режимы ожидания
Спящие периферийные устройства
• Периферийные устройства
12-канальный контроллер прямого доступа к памяти (DMAC)
12канальная система событий
До пяти 16-битных таймеров/счетчиков (TC), конфигурируемых как:
• Один 16-битный TC с двумя каналами сравнения/захвата
• Один 8-битный TC с двумя каналами сравнения/захвата
• Один 32-разрядный TC с двумя каналами сравнения/захвата, используя два TC
До четырех 24-битных таймеров/счетчиков управления (TCC) с расширенными функциями:
• До четырех каналов сравнения с дополнительным выходом
• генерация синхронизированной модели модуляции ширины импульса (PWM) через портовые булавки
• Детерминированная защита от ошибок, быстрый распад и конфигурируемое время бездействия между дополнительными выходами
• Дитер, который увеличивает разрешение до 5 бит и уменьшает ошибку квантования
ПВМ-каналы с использованием TC и TCC периферийных устройств:
• До восьми каналов PWM на каждом 24-битном TCC
• До двух каналов PWM на каждом 16-битном TCC
• До двух PWM каналов на каждом 16-битном TC
32-разрядный счетчик реального времени (RTC) с функцией часов/календара
️ Часомер для сторожевой собаки (WDT)
Генератор CRC-32
Одно полноскоростное (12 Мбит/с) универсальное серийное шины (USB) 2.0 интерфейс
• Встроенная функция хоста и устройства
• Восемь исходных пунктов
- до шести серийных коммуникационных интерфейсов (SERCOM), каждый из которых может работать как:
• USART с полно-дуплексной и однопроводной полудуплексной конфигурацией
• I2C до 3,4 МГц
• СПИ
• Клиент LIN
Одно двухканальное интерфейс Inter-IC Sound (I2S)
Один 12-битный, 350 кпс аналогово-цифровой конвертер (ADC) с до 20 каналами
• Дифференциальный и однокончательный вход
• 1/2x до 16x программируемая ступень увеличения
• Автоматическая компенсация ошибок при смещении и увеличении
• Сверхвыборка и уменьшение на аппаратном обеспечении для поддержки разрешения 13-, 14-, 15- или 16-разрядного разрешения
10 битов, 350 ксп цифрово-аналоговый преобразователь (DAC)
До четырех аналоговых сравнителей (AC) с функцией Window Compare
¢ Периферийный сенсорный контроллер (PTC)
• Капацитивное сенсорное и proximity sensing до 256 каналов
• Ввод и вывод
До 52 программируемых пинов ввода/вывода
• Квалификация
СМ Д21 AEC-Q100 класс 1 (от -40°C до 125°C)
СМД DA1 AEC-Q100 класс 2 (от -40C до 105C)
• Вставка совместимая с SAM D20
• Пакеты
️ 64-копочные TQFP, QFN, UFBGA
48-прикольный TQFP, QFN
45-прикольный WLCSP


• Рабочее напряжение
SAM D21: 1,62V 3,63V
SAM DA1: 2,7 В - 3,63 В
