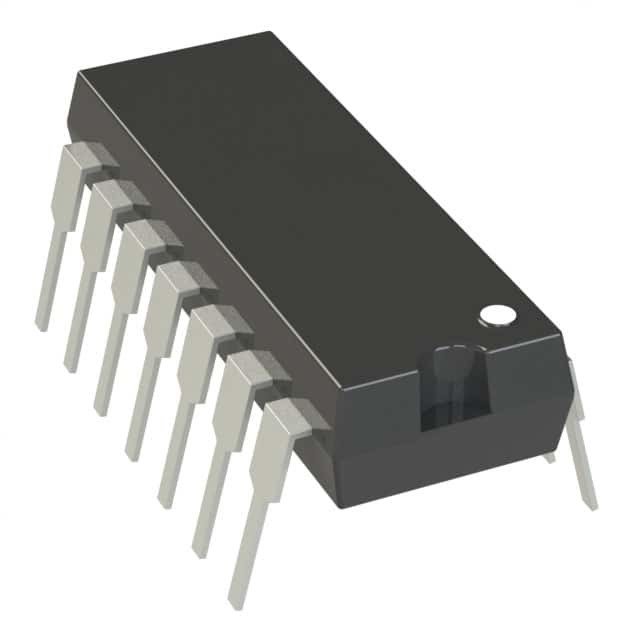

PIC16F684-I/P IC MCU 8BIT 3.5KB Flash 14DIP Технология микрочипов

Высокопроизводительный RISC процессор:

• Всего 35 инструкций:
- Все одноцикличные инструкции за исключением ветвей
• Рабочая скорость:
- Осиллятор постоянного тока 20 МГц/часовой вход
- Диспликационный цикл 200 нс
• Возможность прерывания
• 8-уровневый глубокий аппаратный стек
• Режимы прямого, косвенного и относительного адресации

Специальные характеристики микроконтроллера:

• Внутренний точный осциллятор:
- Производственная калибровка ± 1%, типичная
- Программный диапазон частот от 8 МГц до 125 кГц
- Настраиваемое программное обеспечение
- Двухскоростной режим запуска
- Кристаллы обнаруживают неисправности для критических приложений
- переключение на часовой режим во время работы для экономии энергии
• Программное обеспечение Выбираемый внутренний осциллятор 31 кГц
• Энергосберегающий режим сна
• Широкий диапазон рабочего напряжения (2.0V-5.5V)
• Промышленный и расширенный температурный диапазон
• Перезагрузка питания (POR)
• Таймер запуска питания (PWRT) и таймер запуска осциллятора (OST)
• Brown-out Reset (BOR) с возможностью управления программным обеспечением
• Усовершенствованный часовой таймер с низким током (WDT) с встроенным осциллятором (программный выбор номинальных 268 секунд с полным прескалером) с программным обеспечением
• Мультиплексный мастер-клир с вытяжной/входной булавкой
• Защита программируемым кодом
• Клетка с высокой выносливостью Flash/EEPROM:
- 100 000 пишут Flash Endurance
- Один.000,000 выдержка записи EEPROM
- Хранение флэш/данных EEPROM: > 40 лет

Особенности низкой мощности:

• Текущий режим ожидания:
- 50 нА @ 2,0 В, типично
• Рабочий ток:
- 11 мкА @ 32 кГц, 2,0 В, типичный
- 220 мкА @ 4 МГц, 2,0 В, типичный
• Временник охранника:
- 1 мкА @ 2,0 В, типично
