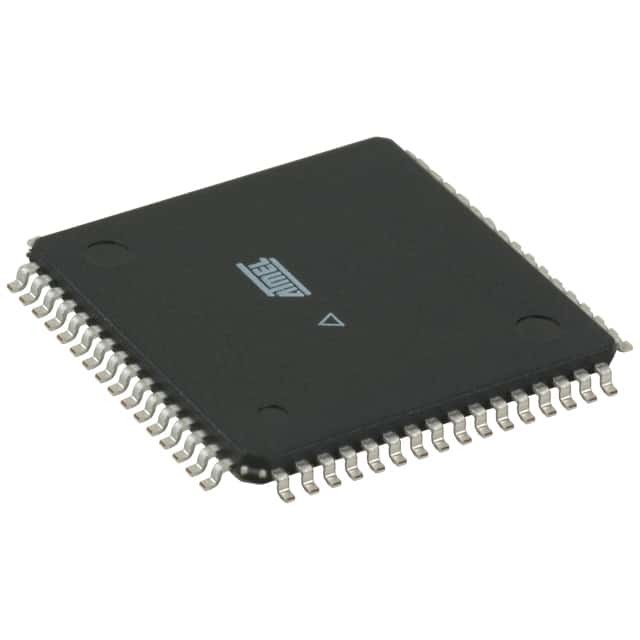

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Технология микрочипов

Обзор

ATmega64A представляет собой 8-разрядный микроконтроллер CMOS с низкой мощностью, основанный на архитектуре RISC AVR.ATmega64A достигает пропускной способности приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать расход энергии по сравнению со скоростью обработки.

Особенности

• Высокопроизводительный, маломощный 8-разрядный микроконтроллер Atmel® AVR®
• Расширенная архитектура RISC
130 мощных инструкций, выполняющих один цикл часов
32 x 8 Регистры общего назначения + Регистры периферийного управления
Полностью статическая работа
Пропускная способность до 16 MIPS на частоте 16 MHz
2 цикла на чипе
• Высокоустойчивые нелетающие сегменты памяти
64 Кбайт памяти для программирования в системе
2 Кбайт EEPROM
4 Кбайт Внутренняя SRAM
Циклы записи/удаления: 10 000 Flash/100 000 EEPROM
Хранение данных: 20 лет при 85°C/100 лет при 25°C
Оптимизированный раздел кода загрузки с независимыми блокировками
• Программирование в системе с помощью программы загрузки на чипе
• Подлинная операция чтения и записи
До 64 кбайт дополнительного пространства для внешней памяти
Программа блокировки для обеспечения безопасности программного обеспечения
Интерфейс SPI для внутрисистемного программирования
• Интерфейс JTAG (соответствует стандарту IEEE 1149.1)
Возможности граничного сканирования согласно стандарту JTAG
Обширная поддержка отладки на чипе
- Программирование Флэш, EEPROM, фигуры,
и блокировать биты через интерфейс JTAG
• Периферийные особенности
Два 8-битных таймера/счетчиков с отдельными прескалерами и режимами сравнения
2 расширенных 16-битных таймера/счетчиков
с раздельным прескалером, режимом сравнения и режимом захвата
Счетчик в реальном времени с отдельным осциллятором
2 8-разрядных PWM-канала
6 PWM каналов с программируемым разрешением от 1 до 16 бит
8 каналов, 10-битный ADC
• 8 каналов с одним концом
• 7 различных каналов
• 2 дифференциальных канала с программируемым увеличением (1x, 10x, 200x)
Ориентированный на байты двухпроводной серийный интерфейс
Двухпрограммируемые серийные USART
Master/Slave SPI серийный интерфейс
Програмируемый таймер с осциллятором на чипе
Аналоговый сравнитель на чипе
• Особые характеристики микроконтроллера
️ Резагрузка питания и программируемое обнаружение выключения
Внутренний калиброванный RC-осциллятор
Внешние и внутренние источники отключения
Шесть режимов сна: бездействующий режим, снижение шума ADC,
Экономия энергии, отключение питания, режим ожидания и расширение
В готовности
Частота выбранного программного обеспечения
Режим совместимости ATmega103 выбранный предохранителем
Обезвредить глобальное вытягивание
• Ввод/вывод и пакеты
53 Программируемые линии В/В
️ 64-проводный TQFP и 64-падный QFN/MLF
• Рабочее напряжение
¥ 2,7 - 5,5 В для ATmega64A
• Уровни скорости
0 - 16 МГц для ATmega64A
