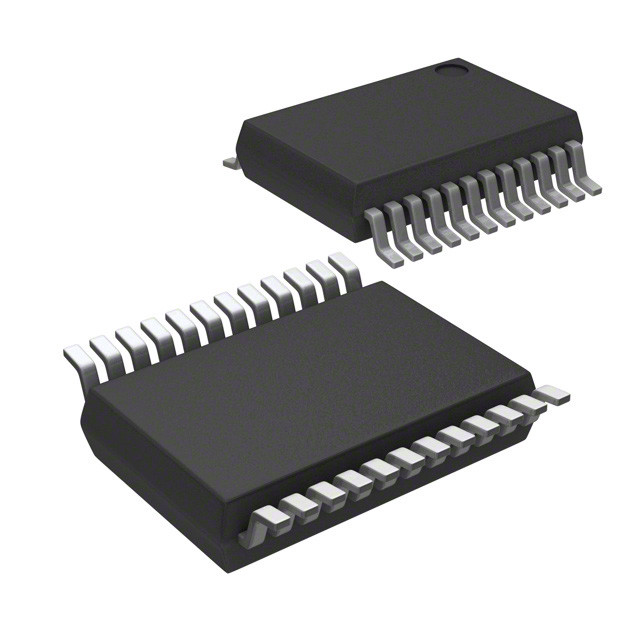

EFM8BB21F16G-C-QSOP24R IC MCU 8BIT 16KB FLASH 24QSOP Кремниевые лаборатории

EFM8 Универсальная семья пчел

Файл данных EFM8UB2

Список функций

Выделенные особенности EFM8UB2 перечислены ниже.
• Ядро:
• Проводка CIP-51 Core
• Полностью совместим со стандартным набором инструкций 8051
• 70% инструкций выполняются в 1-2 часовых циклах
• Максимальная частота работы 48 МГц
• Память:
• До 64 КБ флэш-памяти, перепрограммируемой из прошивки.
• До 4352 байтов оперативной памяти (включая 256 байтов стандартной 8051 оперативной памяти и 4096 байтов на чипе XRAM)
• Мощность:
• Внутренний регулятор LDO для напряжения ядра процессора
• Внутреннее 5- до 3,3 В LDO позволяет напрямую подключиться к сети питания USB
• Диспетчеры отключения питания и отключения
• Ввод/вывод: до 40 в общей сложности многофункциональных пинов ввода/вывода:
• Гибкий периферийный перекресток для периферийного маршрутизации
• Источник 10 мА, раковина 25 мА позволяет напрямую управлять светодиодами
• Источники часов:
• Внутренний точный осциллятор 48 МГц (точность ±1,5% без восстановления часов USB, ±0,25% с восстановлением часов USB)
• Внутренний низкочастотный осциллятор 80 кГц
• Внешние кристаллические, RC, C и CMOS часы
• Таймеры/счетчики и PWM:
• 5-канальный программируемый счетчик массива (PCA), поддерживающий PWM, захват/сравнение и частотный выход режимов с функцией Watchdog таймера
• Таймеры общего назначения размером 6 х 16 бит
• Коммуникации и цифровые периферийные устройства:
• Функциональный контроллер Universal Serial Bus (USB) с восемью гибкими трубами, интегрированным приемопередатчиком и 1 КБ FIFO RAM
• 2 раза UART
• SPITM Мастер / Раб
• 2 x SMBusTM/I2CTM Master / Slave
• Интерфейс внешней памяти (EMIF)
• Аналог:
• 10-битный аналогово-цифровой преобразователь (ADC0)
• 2 x Аналоговые сравнители низкого тока
• Неинтрузивная отладка на чипе
• полная память и регистрационная проверка
• Четыре точки прерывания оборудования, одноступенчатый
• Предварительно загруженный загрузчик USB
• Температурный диапазон -40 - 85 oC
• Единое питание от 2,65 до 3,6 В
• Пакеты QFP48, QFP32 и QFN32
