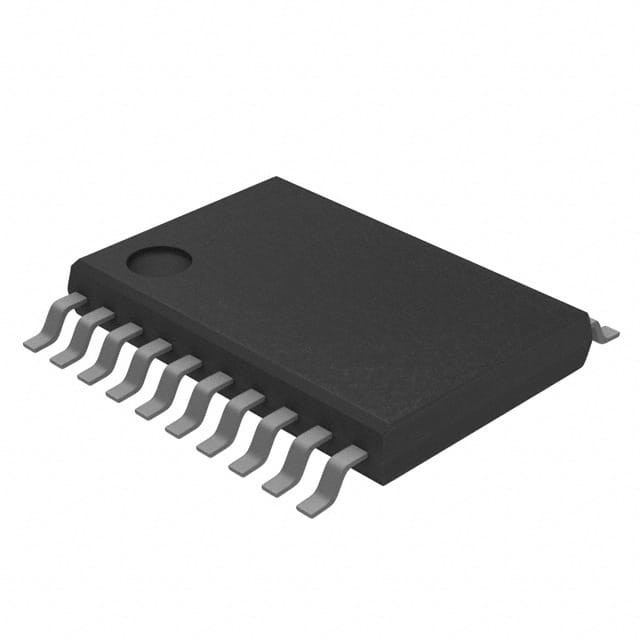

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Обзор устройства

MC9S08SH8 - члены недорогого, высокопроизводительного семейства 8-битных микроконтроллеров HCS08.Все MCU в семействе используют расширенное ядро HCS08 и доступны с различными модулями., размеры памяти, типы памяти и типы пакетов.

MC9S08SH8 Характеристики

8-битный центральный процессор HCS08 (CPU)
• 40-МГц HCS08 процессор (центральный процессор)
• Набор инструкций HC08 с дополнительной инструкцией BGND
• Поддержка до 32 источников прерывания/перезагрузки

Память на чипе

• Чтение/программа/удаление с помощью ФЛАСШ при полном рабочем напряжении и температуре
• Память с случайным доступом (RAM)

Способы экономии энергии

• Два режима остановки с очень низкой мощностью
• Режим ожидания с уменьшенной мощностью
• Реальное время прерывания с очень низкой мощностью для использования при запуске, ожидании и остановке

Варианты источника часов

• Оциллятор (XOSC)
• Внутренний часовой источник (ICS) ∆ Внутренний часовой модуль, содержащий частотно-запертую петлю (FLL), управляемую внутренней или внешней ссылкой; точное подборка внутренней ссылки позволяет 0.2% разрешения и 2% отклонения от температуры и напряжения; поддерживает частоты шины от 2 до 20 МГц.

Защита системы

• Компьютер, работающий правильно (COP), с опцией запуска от выделенного 1-кГц внутреннего источника часов или часового автобуса
• Поиск низкого напряжения с сбросом или прерыванием; выбираемые точки отключения
• Незаконное обнаружение операционного кода с сбросом
• Незаконное обнаружение адреса с сбросом
• защиту от блокировки ФЛАСШ

Поддержка развития

• Интерфейс отладки фоновых ошибок с одним проводом
• Возможность установки точки перерыва для установки одной точки перерыва во время отладки в схеме (плюс еще две точки перерыва в модуле отладки на чипе)
• Модуль отладки на чипе, эмуляции в схеме (ICE), содержащий два сравнителя и девять режимов запуска.Модуль отладки поддерживает как теги, так и силовые точки прерывания.
(Продолжение...)
