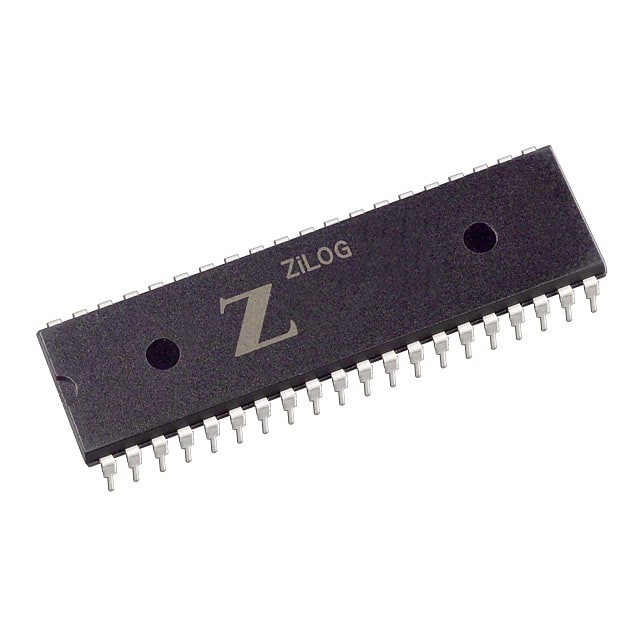

Z86E4412PSG IC MCU 8BIT 16KB OTP 40DIP Zilog

Архитектурный обзор

8-битные одноразовые программируемые (OTP) микроконтроллеры Zilog® Z86E33/733/E34, E43/743/E44 являются членами семейства одночиповых Z8® MCU Zilog® с улучшенной схемой разбуждения,Программируемые часы для сторожевых собак, опции EMI с низким уровнем шума и возможность простого расширения аппаратно-программной системы.

Особенности

• Стандартная температура (VCC = 3,5 V до 5,5 V)
• Расширенная температура (VCC = 3,5 V до 5,5 V)
• Доступные пакеты:
ОТП DIP/SOIC/PLCC (E33/733/E34) с 28-знаком
ОТП DIP с 40-угольным кодом (E43/743/E44)
ОТП PLCC/LQFP (E43/743/E44) с 44-кодным PIN
• Часомер с программным обеспечением (WDT)
• Программируемый для толкания/вытягивания/открытия
в порту 0 и порту 2
• 24/32 Входно-выходной линии
• Сброс WDT без смены часов
• Автоматическое перезагрузка питания (POR)
• Программируемые варианты OTP:
Осиллятор RC
EPROM Protect (защита EPROM)
Обезвредить автоматический замок
¢ Постоянно включенный WDT
Обезвредить резистор обратной связи кристального осциллятора
Охранять оперативную память
• Низкое энергопотребление: 60 мВт
• Быстрый указатель инструкции: 0,75 мкс
• Два режима ожидания: STOP и HALT
• Цифровые вводы CMOS уровни, задействованные Schmitt
• Программный режим с низким уровнем EMI
• Два программируемых 8-битных счетчика/таймера
Каждый с 6-битным программируемым прескалером
• Шесть векторов, приоритетное прерывание
Из шести источников
• Два сравнителя
• Оциллятор на чипе, принимающий кристалл,
Керамический резонатор, LC, RC или внешний часовой привод
