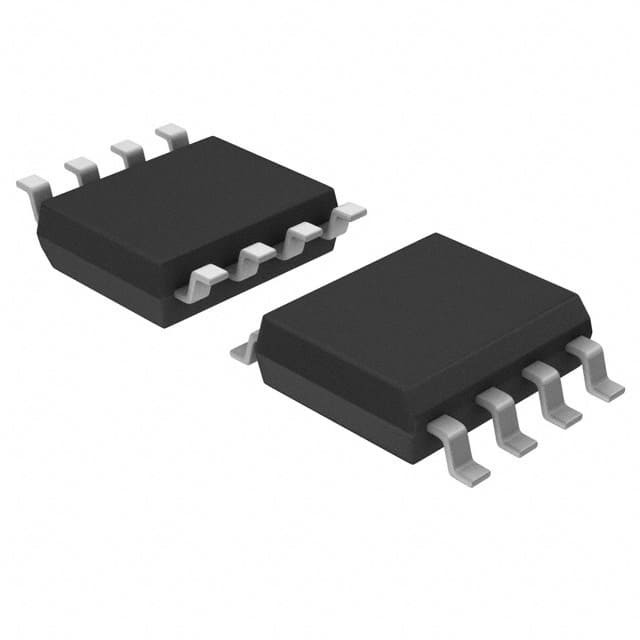

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Технология микрочипов

Особенности

• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
120 мощных инструкций, выполняющих один цикл часов
32 x 8 рабочих регистров общего назначения
Полностью статическая работа
Пропускная способность до 20 MIPS при частоте 20 МГц
• Высокоустойчивые нелетающие сегменты памяти
1K байтов самопрограммируемой Flash-программной памяти
64 байта EEPROM
Внутренняя SRAM
Циклы записи/удаления: 10 000 Flash/100 000 EEPROM
Хранение данных: 20 лет при 85°C/100 лет при 25°C (см. страницу 6)
Замок программирования для самопрограммирования Flash и EEPROM
• Периферийные особенности
Один 8-разрядный таймер/счетчик с прескалером и двумя PWM-каналами
4 каналов, 10-битный ADC с внутренним напряжением
Програмируемый таймер с отдельным осциллятором на чипе
Аналоговый сравнитель на чипе
• Особые характеристики микроконтроллера
DebugWIRE на чипе Система отладки
Встроенный в систему программируемый через порт SPI
Внешние и внутренние источники отключения
– Low Power Idle, ADC Noise Reduction, and Power-down Modes
Улучшенная схема перезагрузки
Програмируемая схема обнаружения с программным обеспечением
Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
¢ 8-контактный PDIP/SOIC: шесть программируемых линий ввода/вывода
¢ 10-падовый MLF: шесть программируемых линий ввода/вывода
¢ 20-падовый MLF: шесть программируемых линий ввода/вывода
• Рабочее напряжение: ¥ 1,8 ¥ 5,5 В
• Степень скорости:
0 4 МГц @ 1,8 5, 5 В
0 10 МГц @ 2,7 5,5 В
0 20 МГц @ 4,5 5, 5 В
• Промышленный диапазон температур
• Низкое энергопотребление
Активный режим:
• 190 мкА при 1,8 В и 1 МГц
Режим бездействия:
• 24 мкА при 1,8 В и 1 МГц
