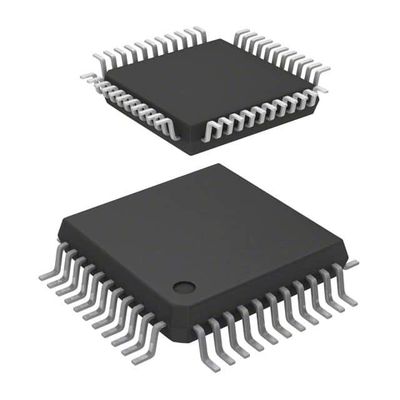

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelectronics

Описание

Устройства ST72F324L и ST72324BL являются членами семейства микроконтроллеров ST7, предназначенных для средних приложений, работающих на 3,3 В. Различные варианты пакетов предлагают до 32 пинов ввода/вывода.
Все устройства основаны на общепринятом отраслевом стандарте 8-битного ядра, с расширенным набором инструкций и доступны с Flash или ROM программой памяти.Архитектура семейства ST7 предлагает разработчикам программного обеспечения мощность и гибкость, что позволяет проектировать высокоэффективный и компактный прикладный код.
Для экономии энергии микроконтроллер может динамически переключаться на режим WAIT, SLOW, ACTIVE-HALT или HALT, когда приложение находится в состоянии простоя или готовности.

Особенности

■ Вспоминания
8-32K Dual Voltage High Density Flash (HD Flash) или ROM с возможностью защиты от чтения.
384-1K байт оперативной памяти
Выдержка HDFlash: 100 циклов, хранение данных: 40 лет при 85°C
■ Часы, перезагрузка и управление поставками
Источники часов: кристаллические/керамические резонаторные осцилляторы, внутренний RC осциллятор и обход для внешних часов
ПЛЛ для умножения 2x частоты
4 режима экономии энергии: остановка, активная остановка, ожидание и замедление
■ Управление прерыванием
Вложенный контроллер прерывания
10 векторов прерывания плюс TRAP и RESET
9/6 внешних прерывных линий (на 4 вектора)
■ До 32 портов ввода/вывода
32/24 многофункциональные двунаправленные линии В/В
22/17 альтернативные функции
12/10 высоких выходов раковины
■ 4 таймера
Главный контроллер часов с: базовой базой в реальном времени, возможностями пика и отключения
Конфигурируемый таймер для сторожевых собак
16 битовый таймер A с: 1 способом захвата входа, 1 способом сравнения выхода, внешним входом часов, режимом PWM и режимом генератора импульсов
16 битовый таймер B с: 2 режимами захвата ввода, 2 режима сравнения вывода, режимами PWM и генератора импульсов
■ 2 Коммуникационные интерфейсы
¢ синхронный серийный интерфейс SPI
СИИ асинхронный серийный интерфейс
■ 1 Аналоговое периферийное устройство
10 битовый ADC с до 12 входными портами
■ Комплект инструкций
8 битные манипуляции с данными
63 Основные инструкции
17 основных режимов обращения
8 x 8 Неподписанная инструкция умножения
■ Инструменты развития
Полный пакет разработки оборудования и программного обеспечения
Возможность тестирования в схеме
