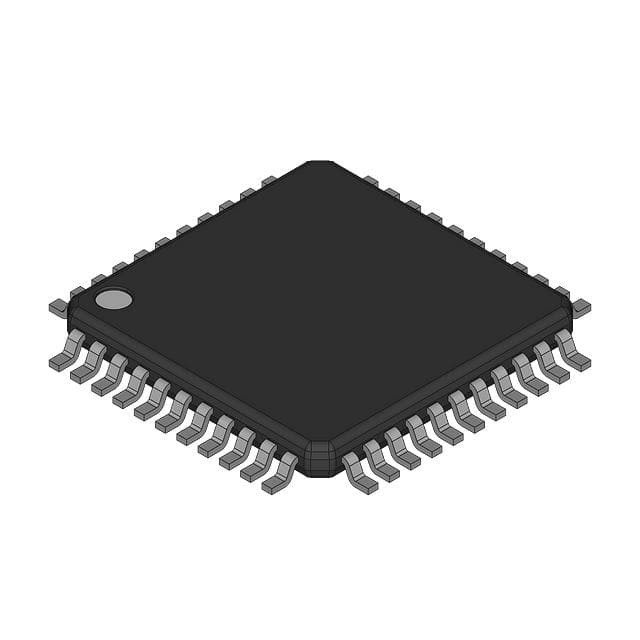

Микроконтроллер AT80C51RA2-RLTUM, 8 бит, без памяти, 44VQFP, Atmel

Описание

Atmel TS8xC51Rx2 представляет собой высокопроизводительную версию CMOS ROM, OTP, EPROM и ROMless одночипового 8-битного микроконтроллера 80C51 CMOS.TS8xC51Rx2 сохраняет все функции 80C51 с расширенной емкостью ROM/EPROM (16/32/64 Кбайт), 256 байтов внутренней оперативной памяти, 7-источника, 4-уровневой системы прерывания, на чипе осциллятор и три таймера / счетчики.

Особенности

• 80C52 Совместимо

4 8-битных порта ввода/вывода
3 16-битовых таймера/счетчиков
256 байтов скретчпада
• Высокоскоростная архитектура
️ 40 МГц @ 5 В, 30 МГц @ 3 В
X2 Возможность повышения скорости (6 часов/цикл машины)
30 МГц @ 5В, 20 МГц @ 3В (эквивалентно
️ 60 МГц @ 5В, 40 МГц @ 3В)
• Двойной указатель данных
• ROM/EPROM на чипе (16K-байтов, 32K-байтов, 64K-байтов)
• Встроенная расширенная оперативная память (XRAM) (256 или 768 байтов)
• Программируемый таймер / счетчик 2
• Программируемый счетчик с
Выпуск высокой скорости,
Сравните / захватывайте,
Модулятор ширины импульса.
Возможности таймера для сторожевых собак
• Часовой аппаратный контроллер (однократно включен с отключением)
• 2 дополнительных 8-битных порта ввода/вывода, доступных на RD2 с пакетами с высоким количеством пин
• Асинхронное перезагрузка порта
• Прерывная структура с
7 Перерывные источники,
Система прерывания приоритета 4-го уровня
• Улучшенная UART полный дуплекс
¢ обнаружение ошибок в составлении
Автоматическое распознавание адресов
• Низкий EMI (ингибирует ALE)
• Режимы управления мощностью
Режим бездействия
Режим отключения питания
Флаг отключения
• Однократный режим (Эмуляция на чипе)
• Источник питания: 4,5-5В, 2,7 - 5,5В
• Температурный диапазон: коммерческий (0 - 70 °C)^oC) и промышленности (-40-85^oВ)
• Пакеты: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
