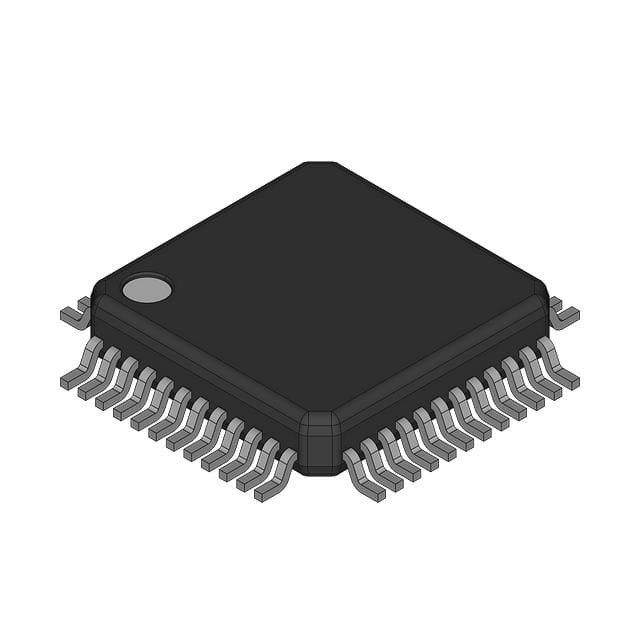

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Световой микро

[Luminary Micro, Inc.]

Архитектурный обзор

Семейство микроконтроллеров Luminary Micro StellarisTM - первые контроллеры на базе ARM® CortexTM-M3 - обеспечивает высокопроизводительные 32-разрядные вычисления для затратно-чувствительных встроенных микроконтроллеров.Эти новаторские компоненты обеспечивают клиентам 32-разрядную производительность по цене, эквивалентной затратам на 8- и 16-разрядные устройства, все в пакете с небольшим отпечатком.

Характеристики продукта

Микроконтроллер LM3S801 включает следующие характеристики продукта:
■ 32-битная производительность RISC
Архитектура 32 бит ARM® CortexTM-M3 v7M оптимизирована для встроенных приложений с небольшим объемом использования

️ работа на частоте 50 МГц
Разделение оборудования и умножение на один цикл
Интегрированный встроенный векторный контроллер прерывания (NVIC), обеспечивающий детерминированную обработку прерывания
26 прерываний с восемью уровнями приоритета
¢ Устройство защиты памяти (MPU) обеспечивает привилегированный режим для защищенной функции операционной системы
¢ Невысокоуровненный доступ к данным, позволяющий эффективно упаковывать данные в память
Атомная битовая манипуляция обеспечивает максимальное использование памяти и оптимизированное управление периферийными устройствами
■ Внутренняя память
64 КБ одноцикличная вспышка
• Защита блоков вспышек, управляемая пользователем, на основе блоков объемом 2 КБ
• Программирование флэш-данных, управляемое пользователем
• Блок защиты от вспышек, определяемый и управляемый пользователем
8 КБ одноцикличной SRAM
■ Таймеры общего назначения
Три таймера, каждый из которых может быть настроен как один 32-битный таймер или как два 16-битных таймера
32 битные режимы таймера:
• Программируемый одноразовый таймер
• Программируемый периодический таймер
• Часы в реальном времени при использовании внешних часов 32,768 КГц в качестве ввода
• Задержка пользователя в режиме периодического и одноразового управления, когда контроллер указывает на флаг CPU Halt во время отладки
16 битный режим таймера:
• Функция таймера общего назначения с 8-разрядным прескалером
• Программируемый одноразовый таймер
• Программируемый периодический таймер
• Задержка пользователя, когда контроллер заявляет флаг CPU Halt во время отладки
16 битные режимы захвата ввода:
• Запись количества входных краев
• Запись времени ввода
16 битный режим PWM:
• Простой режим PWM с программируемой выходной инверсией сигнала PWM
■ Временник, соответствующий стандарту ARM FiRM
32 битовый счетчик с программируемым регистром нагрузки
Отдельные часовые с включением
Программамируемая логика генерации прерывания с маскировкой прерывания
Защита регистра замка от отключенного программного обеспечения
¢ Рестартировать логику генерации с включением/отключением
Установка пользователем, когда контроллер устанавливает флаг CPU Halt во время отладки
■ Синхронный серийный интерфейс (SSI)
️ Операция "мастер или раб"
Программируемая частота бит-часов и предварительный масштаб
Отдельная передача и прием FIFO, 16 бит шириной, 8 мест глубиной
¢ Програмируемая интерфейсная работа для Freescale SPI, MICROWIRE или синхронных серийных интерфейсов Texas Instruments
Размер программируемой рамки данных от 4 до 16 бит
Внутренний режим повторного тестирования для диагностики/исправления ошибок
■ УРТ
2 полностью программируемых UART типа 16C550
Отдельные 16x8 передают (TX) и 16x12 принимают (RX) FIFOs для уменьшения загрузки процессора прерывать службу
Програмируемый генератор baud-rate с дробным делителем
Програмируемая длина FIFO, включая работу на глубине 1 байта, обеспечивающую обычный двойной буферный интерфейс
Уровни запуска FIFO 1/8, 1/4, 1/2, 3/4 и 7/8
Стандартные асинхронные биты связи для запуска, остановки и паритета
¢ обнаружение ложного старта
¢ генерация и обнаружение перерывов линии
(Продолжение...)

Целевые приложения

■ Автоматизация и управление предприятиями
■ Промышленные устройства управления питанием
■ Автоматизация зданий и домов
■ Бесчещевые двигатели постоянного тока и переменного тока
